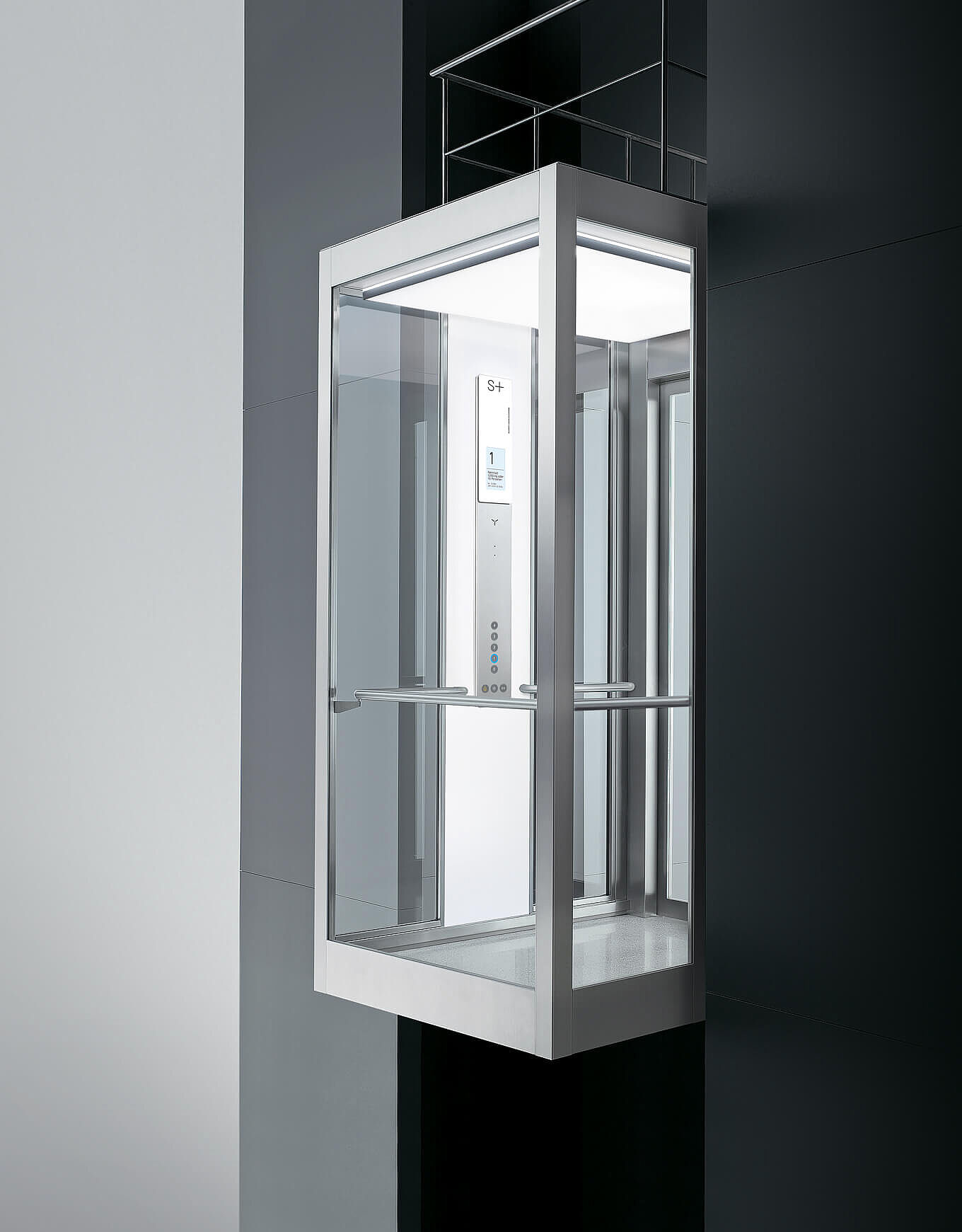

GP Skleněný panoramatický výtah - nový zážitek z architektury. Střídání perspektivy. Prémiová kvalita pro náročnou architekturu. Přesvědčivý ve všech detailech.

Skleněné a panoramatické výtahy. Architekturu a vertikální pohyb zažít stejně.

GP skleněné panoramatické výtahy firmy Schmitt + Sohn jsou naplánovány v souladu s cíli architekta a vzhledem budovy.

GP design – transparentnost a maximální funkčnost charakterizují design skleněného panoramatického výtahu. Inspirující dialog architektury, techniky a desingu.  Výbava a konstrukční uspořádání GP kabin s vysoce kvalitními materiály, přesvědčivými detaily a přesnými informacemi se zaměřují na působivý prostorový pocit a koncepci interiéru změřeného na komfort. Díky vysoce funkčním a novým osvětleným stropům s LED RGB se působivě prezentuje světelný design. Dokonalá kvalita světla podtrhuje výjimečnou eleganci kabin CG. Kromě toho lze provést celou řadu atraktivních uspořádání s inteligentními řízeními RGB barev. Barvy, střídání barev a rytmus střídání barev lze efektivním způsobem navzájem kombinovat. Tak se v kabině skleněného panoramatického výtahu vytvářejí přesvědčivé a inspirující světelné atmosféry.

GP hospodárnost – určuje kritéria panoramatického výtahu. Bez strojovny, prostorově úsporný, s nízkými energetickými a provozními náklady. Hospodárnost panoramatického skleněného výtahu GP se opírá nejen o vynikající koncepci zjednodušeného plánování a osobní péče o projekt. Vysoce kvalitní materiály a pečlivé vyhotovení náročných řešení detailů zajistí zachování hodnoty a činí z tohoto výtahu jedinečný produkt. Ve spojení s vynikajícím servisem se vyznačuje vysokou disponibilností každého výtahu Schmitt + Sohn. Za tyto hodnoty se zasazujeme my i naši zaměstnanci.

GO komfort a bezpečnost – Přesvědčivá ergonomie, excelentní komfort při jízdě ve výjimečném panoramatickém výtahu. To je výsledkem intenzivního dialogu s architekturou, designem a technikou. Uživatelé, provozovatelé a servisní personál se těší z účinné ochrany komplexní bezpečnostní koncepce. Vyvinutý v souladu s evropskými normami. Samozřejmě je typově testovaný. Vlastní a průběžně kvalifikovaní pracovníci v odděleních pro vývoj, prodej, výrobu, montáž a servis zajišťují maximální kvalitu a neustálou disponibilnost. Pro zákazníky, kteří kladou nároky na maximální kvalitu výrobku a architektury a hledají dlouhodobá partnerství. Panoramatický výtah, který vás nadchne od plánování až po servis. Výtah, který stanovuje na mezinárodní úrovni kritéria. Kvalita výtahu, kterou oceníte.

Z přesvědčení podniku, který je veden rodinou, s dlouhou tradicí. V zodpovědnosti za zaměstnance, zákazníky a partnery.

Vítejte u firmy Schmitt + Sohn.

Sériové vybavení

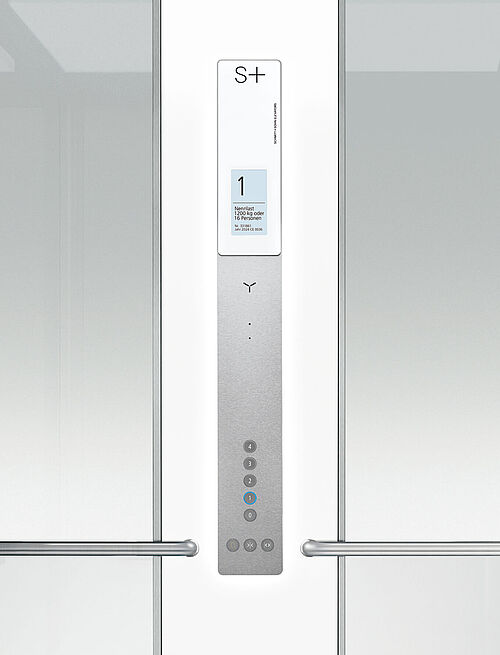

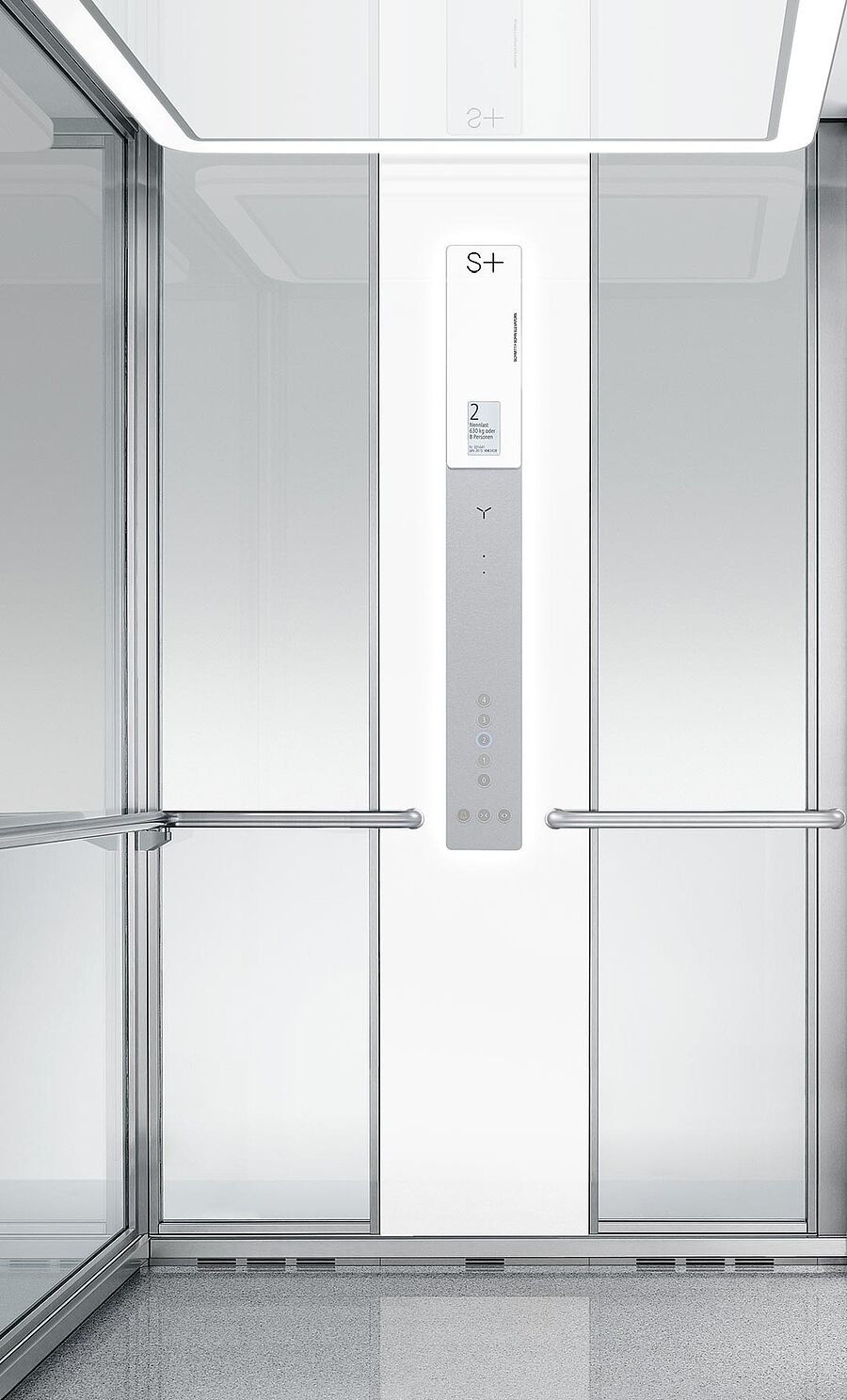

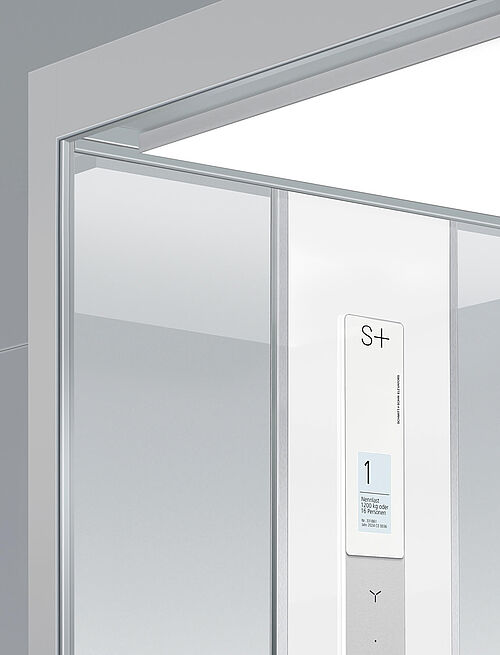

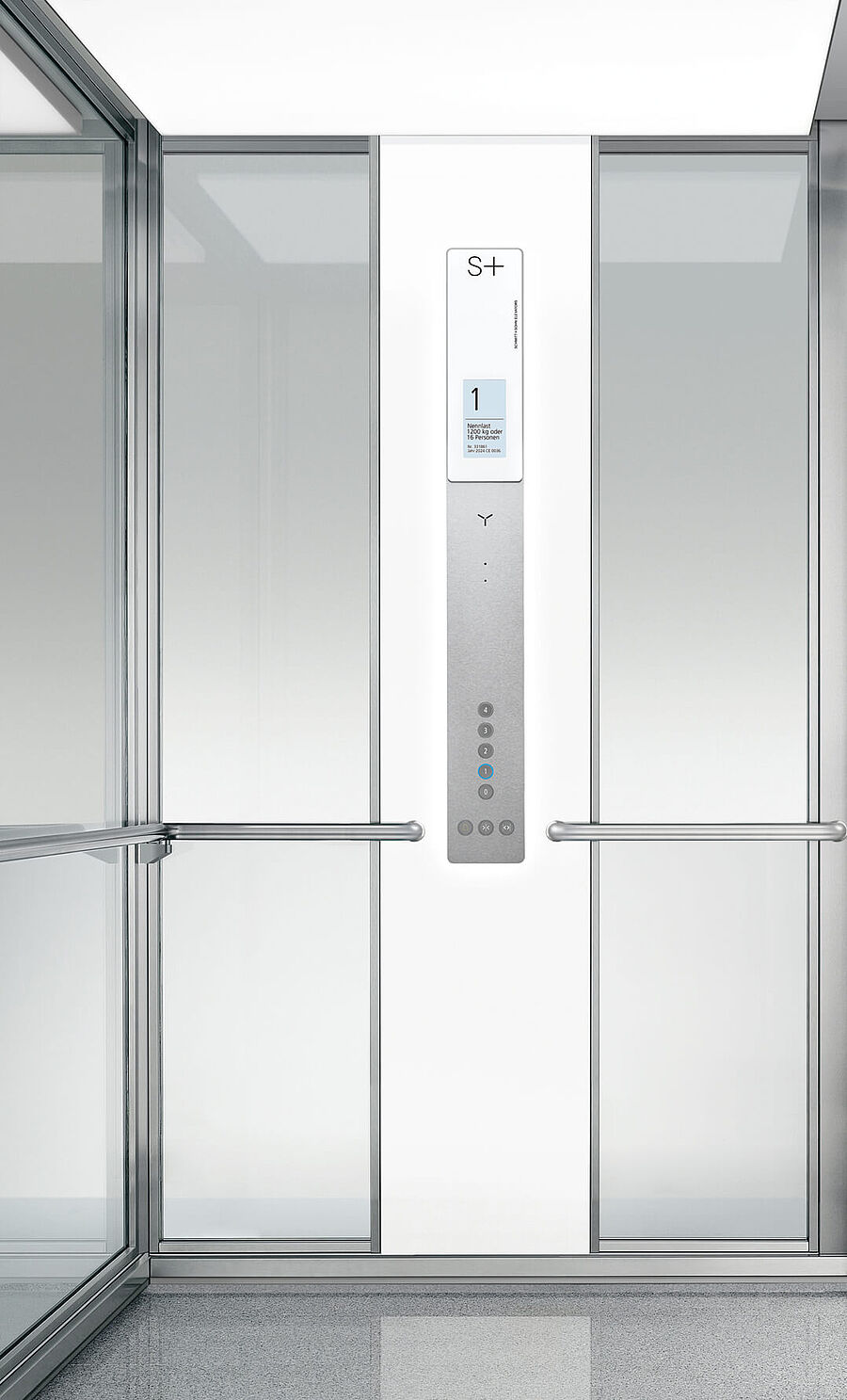

BT-I-TFT-LED ovládací panel
BT-I-TFT-LED ovládací panel

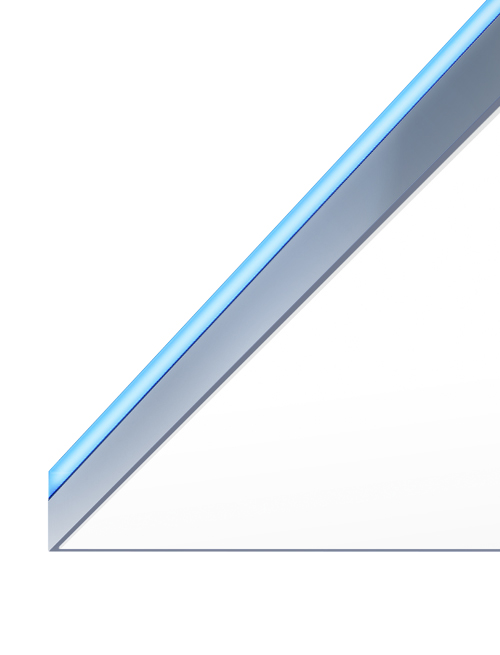

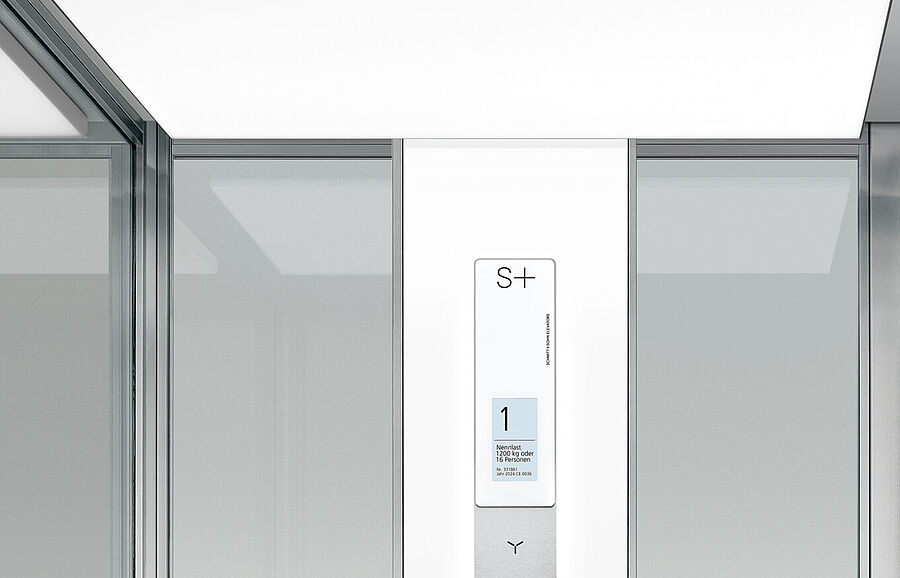

LD5X-LED osvětlené stropy
LD5X-LED osvětlené stropy

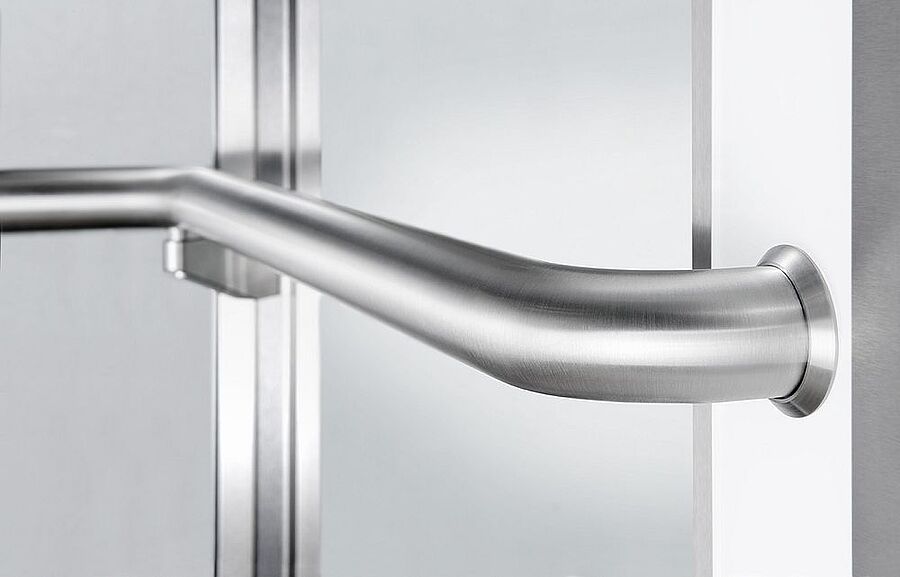

HL madlo, po obvodu

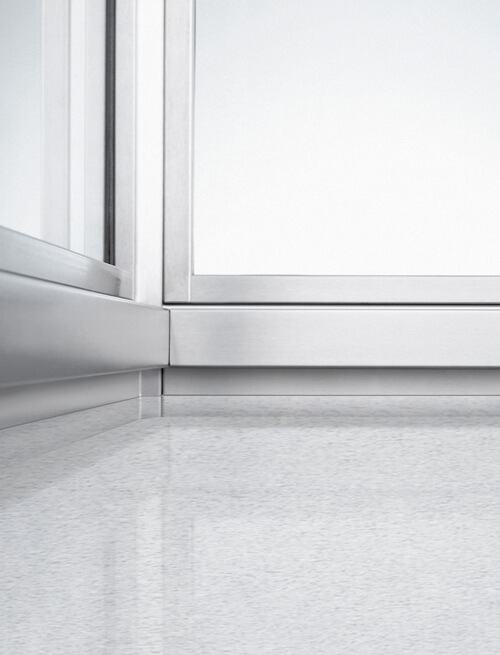

soklové lišty z ušlechtilé oceli s jemným zábrusem podlahy

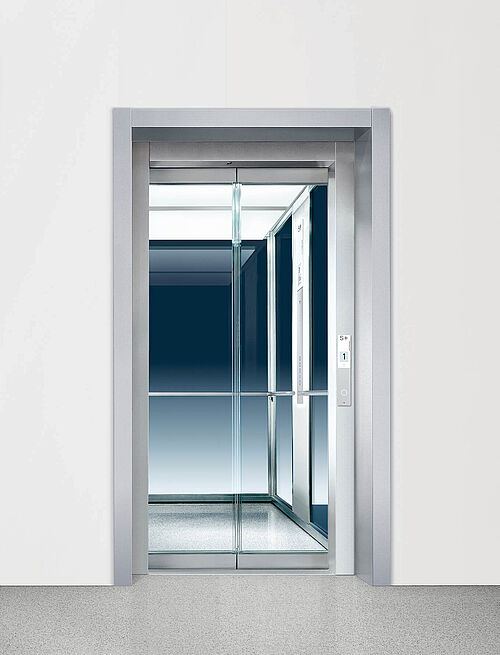

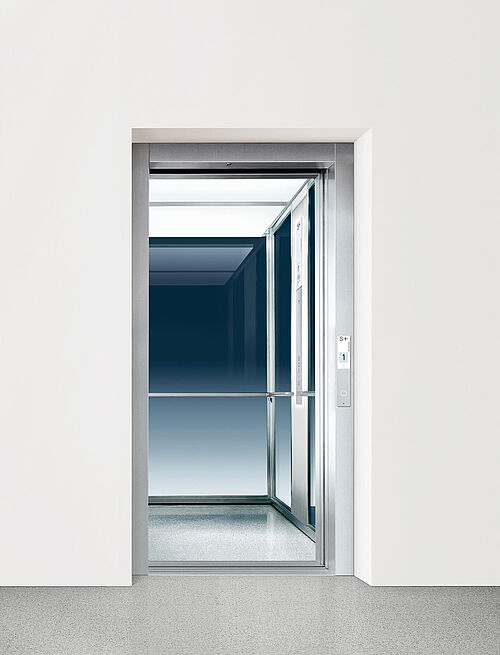

celoskleněné dveře s držákem do stěny T1

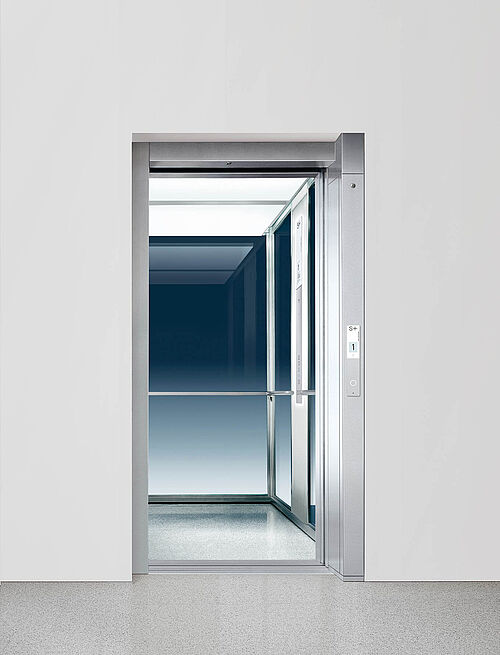

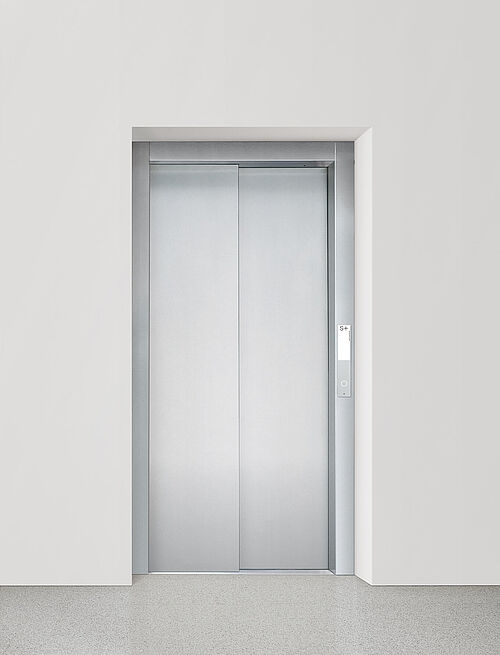

šachtové dveře s držákem do stěny T1 a servisní zárubní
kabinové a šachtové dveře s držákem do stěny T1 a servisní zárubní, práh dveří - detail
skleněné dveře s stěna svorkou T1
Dveře auta a šachetní dveře se zeď připojení T1, detail
BT-TP-CG-1 Ovládací panel

Příslušenství - pro individuální požadavky

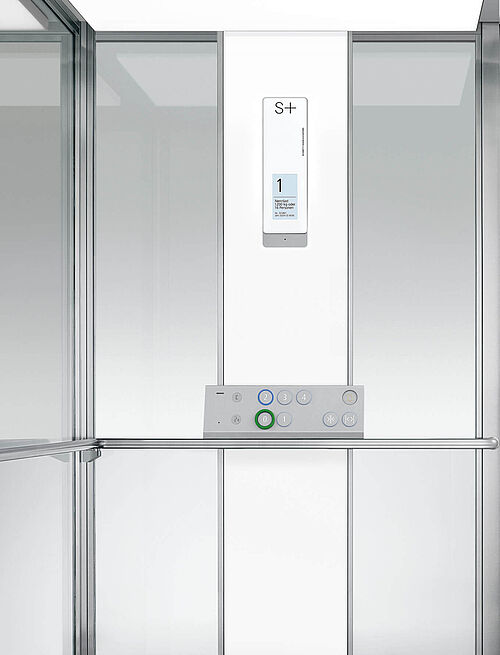

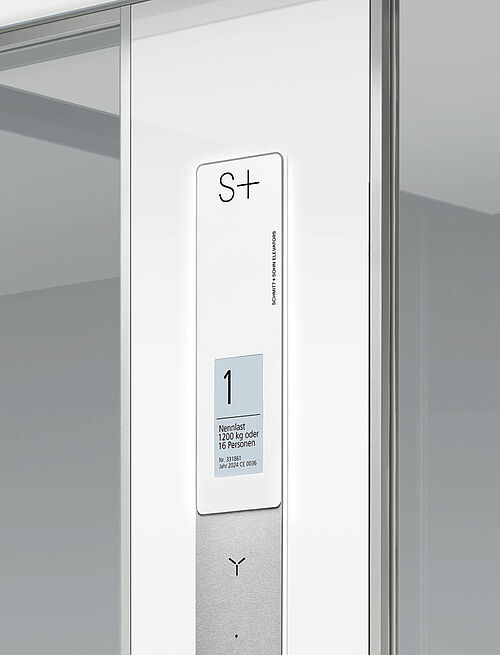

BT-I-EN81-70-G ovládací panel, AT-I-TFT-LED zobrazovací panel

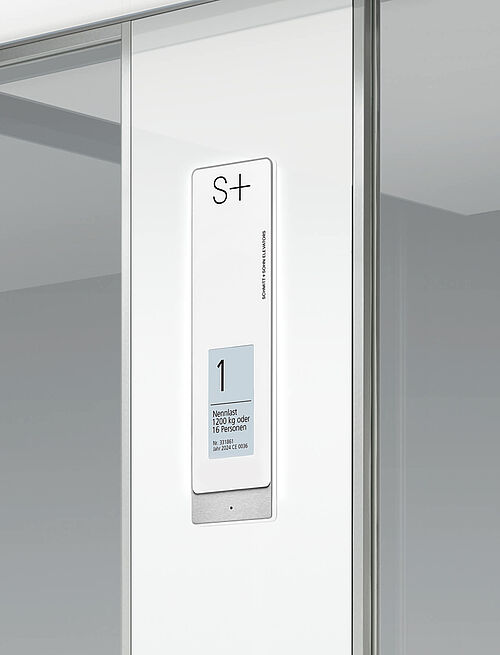

AT-I-TFT-LED zobrazovací panely

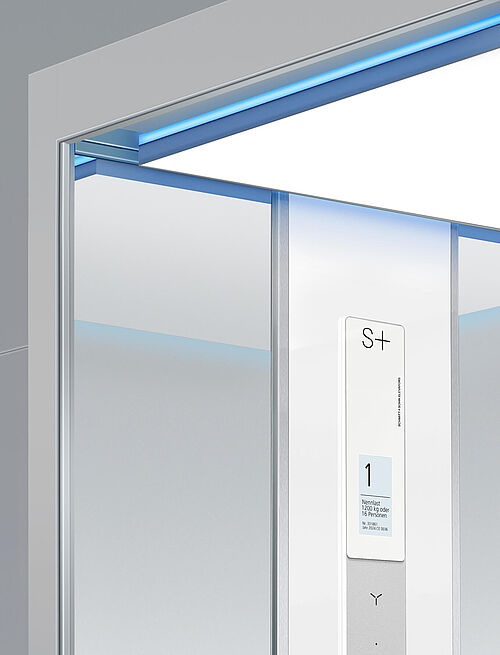

LD5X-LED-RGB osvětlené stropy
LD5X-LED-RGB osvětlené stropy
LD8-LED osvětlené stropy

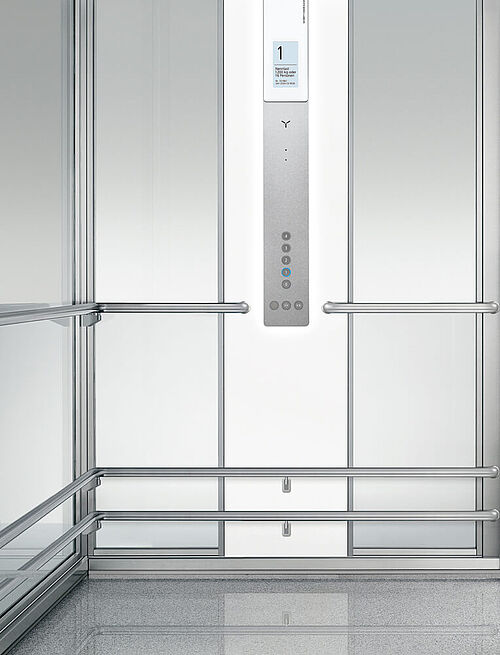

lišta na ochranu zavazadel, ušlechtilá ocel s jemným zábrusem, obvodová
BT-I-TFT-LED-NS2 ovládací panel - jmenovky
šachtové dveře s držákem do stěny T1

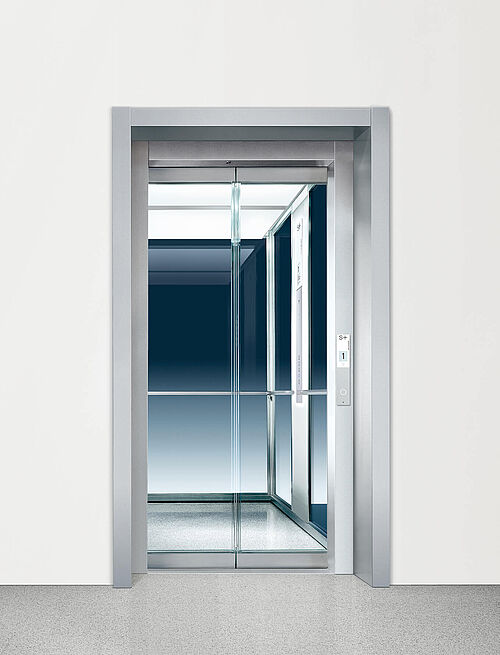

šachtové dveře s držákem do stěny T1 a zasazením do stěny M1

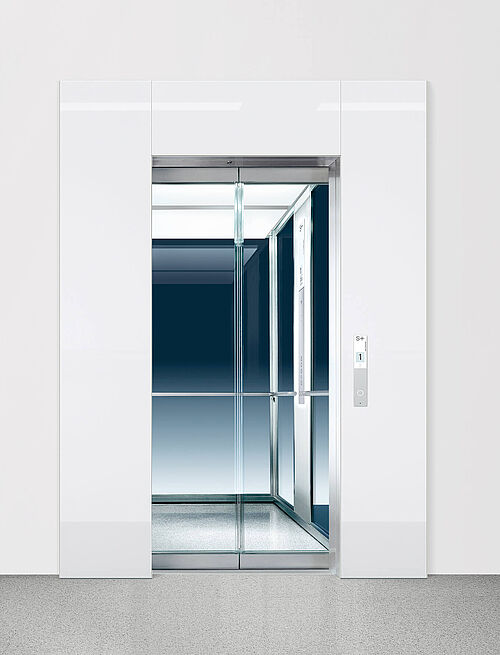

Color Glas® Portal, sněhobílá

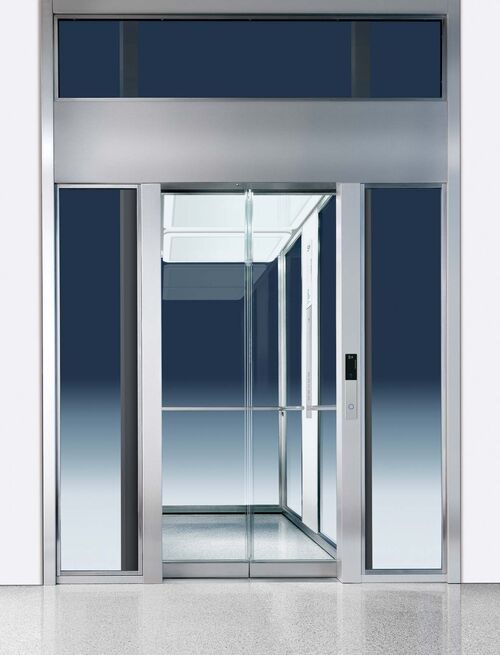

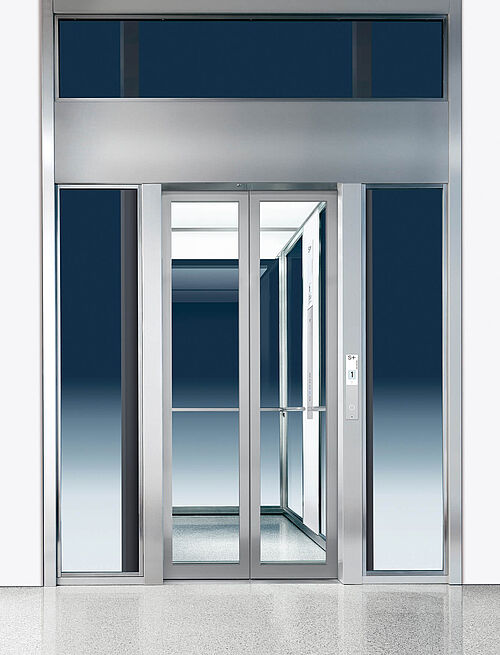

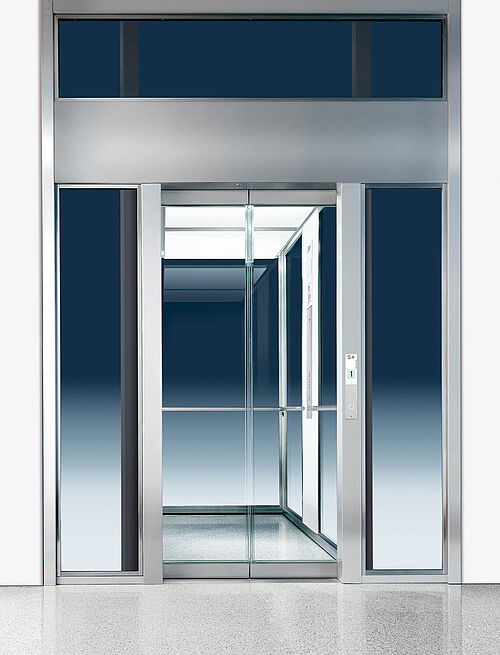

sklo portál P7-G, celoskleněné šachtové dveře

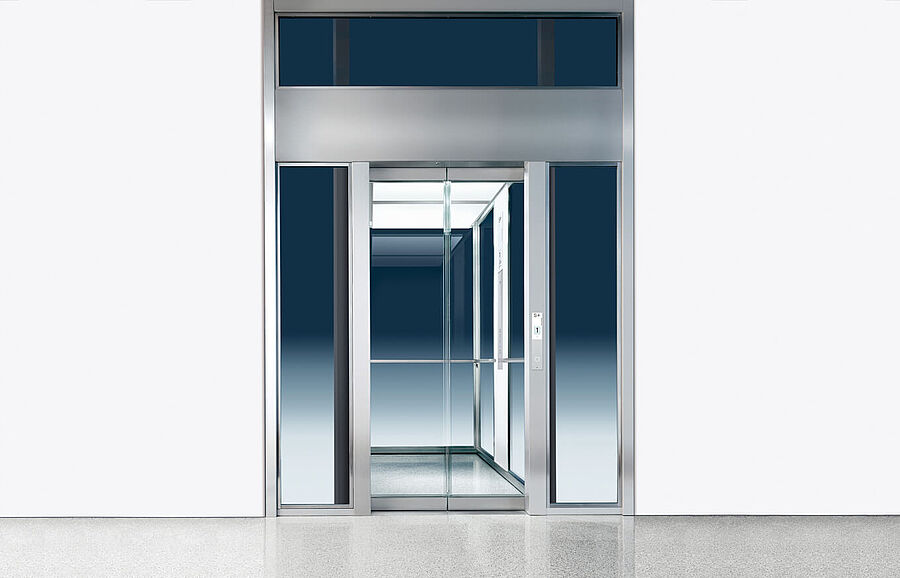

sklo portál P7-G, skleněný rám šachtových dveří
BT-TP-CG-2 ovládací panel dvoutlačítkové a skupinové sběrné řízení

Specifikace výrobků

Zobrazit kompletní specifikace výrobků

GP skleněný panoramatický výtah - specifikace o výrobku

Z přesvědčení pro dobrou výstavbu a pro zákazníky, kteří kladou vysoké nároky na sebe a své partnery. Pro všechny, kteří hledají špičkové výrobky, jsme vyvinuli skleněný panoramatický výtah.

Madlo, soklové lišty, ovládací a zobrazovací panely a krátkozdvihová tlačítka z nerez oceli s jemným obroušením pro maximální zachování hodnoty.

Zavěšené osvětlené stropy s vrstveným bezpečnostním sklem a bodovými držáky z leštěné nerez oceli pro homogenní osvětlení kabin. Světelný design Schmitt + Sohn.

Světelné mříže do výšky dveří pro bezpečnost a pohodlí.

Bezpřevodové pohony pro velmi tichý chod, snížené opotřebování a nízkou spotřebu energie.

Kompletní specifikaci výrobku CG naleznete v brožuře k výrobku.



Detail
Description
Sériové
Příslušenství
Boční stěny
Vrstvené bezpečnostní sklo, jemně broušený nerez, zasklívací profily jemně broušený nerez.
  Sériové

Zadní stěna
Vrstvené bezpečnostní sklo, zasklívací profily jemně broušený nerez.
  Sériové

Soklová lišta
Jemně broušená nerezová ocel. Skryté, velkoryse dimenzované větrání kabiny.
  Sériové

Kabinové rohy
Nerezová ocel jemně broušená.
  Sériové

Osvětlení
LD5x nepřímé osvětlení – podvěšený strop. Středová plocha bezpečnostní sklo VSG s matnou fólií, nesvítící. Světelný rám akrylové sklo bílé, leštěné, průsvitné.
  Sériové


Střední plocha svítící.

  Příslušenství
Světelné zdroje
LED neutrální bílá.
  Sériové


RGB LED s řízením barev.

  Příslušenství
Podlaha
Žula 90 světle šedá.
  Sériové


Snížená podlaha kabiny pro pokládku stavebně dodávané krytiny.

  Příslušenství
Držadlo
Jemně broušená nerezová ocel, vyhovující osobám s omezenou schopností pohybu a orientace dle EN 81-70:2005-09, zadní stěna, boční stěny, ø 33,70 mm. Nerezový držák madla z plného materiálu. Rohové spojení svařované, zabroušené. Koncovky madla nerezová ocel.
  Sériové

Ochranné lišty
Jemně broušená nerezová ocel, zadní stěna, boční stěny, ø 33,70 mm, jednoduché, dvojité. Nerezový držák madla z plného materiálu. Rohové spojení svařované, zabroušené. Koncovky madla nerezová ocel.

  Příslušenství
Ovládací panel kabiny
Jemně broušená nerezová ocel, umístění vyhovující osobám s omezenou schopností pohybu a orientace dle EN 81-70:2005-09, bez viditelného připevnění. Informační tablo akrylové sklo bílé, světelný rám akrylové sklo bílé satinované, LED bílá. TFT displej s vysokým rozlišením. Tlačítko s krátkým zdvihem plošně lícující, kulaté, plocha dotyku z nerezové oceli, potvrzení přivolání LED modrá, symboly světle šedý plast.
  Sériové


Jemně broušená nerezová ocel, vyhovující osobám s omezenou schopností pohybu a orientace dle EN 81-70:2005-09 příloha G, umístěné vodorovně, bez viditelného připevnění. Samostatné informační tablo. Velkoplošná tlačítka, vystouplá, kulatá, dotyková plocha z nerez oceli, potvrzení přivolání LED modrá, vystouplé symboly čitelné hmatem, světle šedý plast.

  Příslušenství
Informační štítk
Jemně broušená nerezová ocel, plošně lícující, osazené v ovládacím panelu, bez viditelného připevnění, jednotlivě výměnné. Gravura tmavošedá.

  Příslušenství
Kabinový portál
Nerezová ocel jemně broušená.
  Sériové

Kabinové dveře
Celoskleněné dveře bezpečnostní lepené sklo, jemně broušená nerezová ocel, dvoudílné, centrálně se otevírající, výška dveří 2.100 mm.
  Sériové


Celoskleněné dveře, dvoudílné jednostranně se otevírající.

  Příslušenství

Skleněné dveře s rámem, bezpečnostní lepené sklo, jemně broušená nerezová ocel.

  Příslušenství

Plechové dveře, jemně broušená nerezová ocel.

  Příslušenství
Dveřní pohon
Energeticky úsporný regulovaný pohon s inteligentním měřením dráhy.
  Sériové

Monitorování dveří
2D bezpečnostní světelná clona na celou výšku dveří. (Nejedná se o fotobuňku!).
  Sériové


3D bezpečnostní světelná clona s kontrolou prostoru přede dveřmi.

  Příslušenství
Dveře šachty
Celoskleněné dveře bezpečnostní lepené sklo, jemně broušená nerezová ocel, dvoudílné, centrálně se otevírající, výška dveří shodná s kabinovými dveřmi.
  Sériové


Celoskleněné dveře, dvoudílné jednostranně se otevírající.

  Příslušenství

Skleněné dveře s rámem, bezpečnostní lepené sklo, jemně broušená nerezová ocel.

  Příslušenství

Skleněné dveře s rámem, bezpečnostní lepené sklo, jemně broušená nerezová ocel.

  Příslušenství

Zárubeň M1, v základním nátěru, jemně broušená nerezová ocel, nerezová ocel vzor Leinen.

  Příslušenství

Portály: P1, v základním nátěru, jemně broušená nerezová ocel, nerezová -ocel vzor Leinen. Barvené sklo. P7-G Lepené bezpečnostní sklo.

  Příslušenství
Ovládací panel dveří šachty
Nerez ocel s jemným obroušením uspořádání dveřního rámu, skrytě upevněno. Krátkozdvižná tlačítka, lícující s povrchem, kulatá. Dotyková plocha z nerez oceli, modrá LED dioda pro potvrzení přivolání, symboly světle šedý plast.
  Sériové


Umístění v portálu či ve stěně, lehčí dosažitelnost podle normy EN 81-70:2005-09, přišroubovaná krycí deska.

  Příslušenství

Velkoplošná tlačítka, přizpůsobena pro handikepované osoby podle EN 81-70:2005-09, příloha G, šířka panelu 80 mm

  Příslušenství
Řízení
Jednotlačítkové sběrné řízení nejmodernější sběrnicové technologie. Rychlá orientace a zamezení chybných jízd pro krátké čekací doby a vysoký dopravní výkon. Servisní panel v nejvyšším místě zastavení výtahu. Kontrola přetížení. Regulace frekvence pro zatáčky během jízdy nezávisle na zatížení a zastavení v rovině s okolní plochou. Nouzová evakuace na následujícím místě zastavení výtahu zálohované baterií, závislé na zatížení.
  Sériové


Funkce nouzového proudu a evakuace. Kontrolní přístupové systémy. Ovládání penthouse. Prioritní jízda s klíčovým spínačem. Ohlášení poschodí. Zobrazení směru jízdy a akustické signály podle DIN EN 81-70:2005-09. Rozhraní k nadřízeným systémům budovy.

  Příslušenství

Servisní panel z jemně broušené nerezové oceli.

  Příslušenství

Servisní panel v libovolné stanici nebo v sousedících prostorách.

  Příslušenství

Dvoutlačítkové sběrné řízení, skupinové sběrné řízení.

  Příslušenství
Dálkové tísňové volání
Digitální systém dálkového nouzového volání a diagnostiky dle EN 81-28 pro předání nouzového volání na nepřetržitě obsazenou servisní centrálu firmy Schmitt + Sohn. Elektronické blokování zneužití.
  Sériové


Videoidentifikace zneužití pro digitální systém tísňového volání a diagnostický systém.

  Příslušenství

Dálková kontrola funkcí výtahu, přenos diagnostických dat, GSM modul.

  Příslušenství
Pohon
Lanový bezpřevodový pohon v šachtě. Vysoká účinnost a nízká spotřeba energie. Rychlost 1,0 m/s a 1,6 m/s. Zdvih do 40 m.
  Sériové

Nosné prostředky
Ocelové lano potažené plastem, velmi tichý chod, snížené opotřebování (oproti běžným ocelovým lanem), ø > 8 mm, nevyžaduje si údržbu. Žádné elektronické monitorování a žádná maziva
  Sériové
