Výtah CG Color Glas® – Nárok. Postoj. Prohlášení. Z přesvědčení pro kvalitní stavbu a nadčasové hodnoty.

Skleněný výtah firmy Schmitt + Sohn - výtah CG Color Glas® - lesk, tvar a funkce spojené do dokonalého zážitku z výtahu.

Výtah Color Glas® firmy Schmitt + Sohn je funkční, technicky dokonalý, sofistikovaný skleněný výtah. Skleněné povrchy vás okouzlí pěknými a brilantními barevnými variantami, jakož i svými ušlechtilými variantami vybavení.

CG design – Dokonalý skleněný výtah. Jasně definovaný tvar a funkce. Zredukováno na to podstatné. Výjimečná architektura výtahu v dokonalosti.  Výbava výtahových kabin CG vás okouzlí jedinečným sériovým vybavením a precizně sladěným příslušenstvím pro nejvyšší požadavky na architekturu, techniku a design. Nadčasová elegance, 9 brilantních barev, 25 kombinací brilantních barev, jedinečná přesnost vyhotovení skla, vynikající kvalita zpracování kvalitních materiálů, velkorysé prostorové působení, inteligentní design LED svítidel a přesvědčivé detaily vybavení pro dveře a portály charakterizují naše skleněné výtahy.

CG hospodárnost – Zde stanovuje skleněný výtah naší značky kritéria. Bez strojovny, prostorově úsporný, s nízkými energetickými a provozními náklady. Kromě vynikajících výhod pohonu je výtah CG progresivní investicí první třídy: jako vysoce kvalitní, jedinečný a inovativní sériový výrobek. Jednoduché plánování. Rychle při výrobě. Bezpečně při montáži. Jednoduchý servis.

CG komfort a bezpečnost – Přesvědčivá ergonomie, vynikající komfort při jízdě charakterizují naše skleněné výtahy. Uživatelé, provozovatelé a servisní personál výtahů Color Glas® se těší z účinné ochrany komplexní bezpečnostní koncepce. Vyvinutý v souladu s evropskými normami. Samozřejmě je typově testovaný. Vl astní a průběžně kvalifikovaní pracovníci v odděleních pro vývoj, prodej, výrobu, montáž a servis zajišťují maximální kvalitu a neustálou disponibilnost.

Pro zákazníky, kteří kladou nároky na maximální kvalitu výrobku a architektury a hledají dlouhodobá partnerství. Skleněný výtah, který vás nadchne od plánování až po servis. Výtah, který stanovuje na mezinárodní úrovni kritéria. Kvalita výtahu, kterou oceníte.

Z přesvědčení podniku, který je veden rodinou, s dlouhou tradicí. V zodpovědnosti za zaměstnance, zákazníky a partnery.

Vítejte u firmy Schmitt + Sohn.

Sériové vybavení

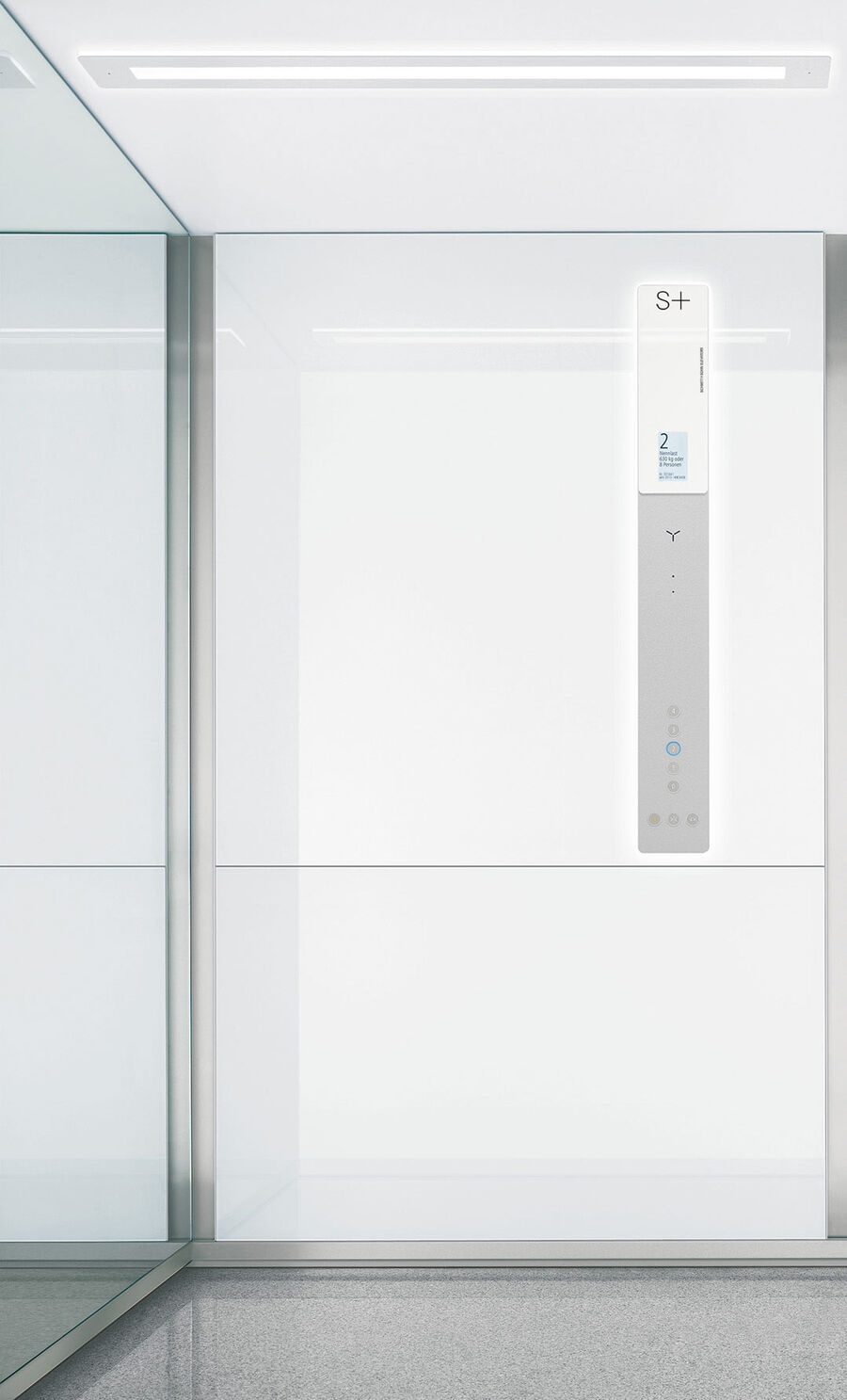

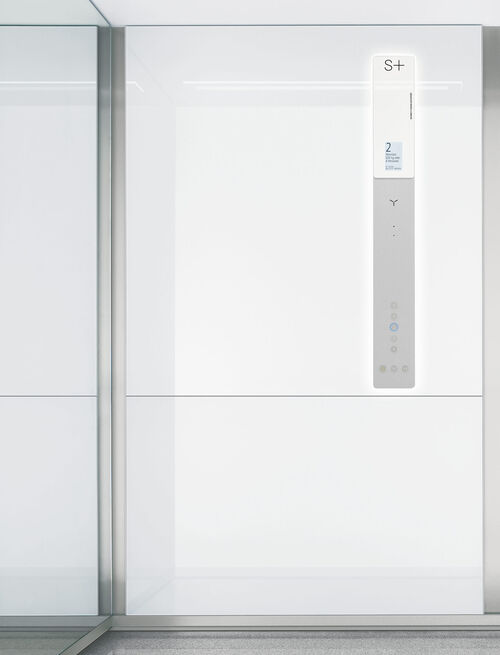

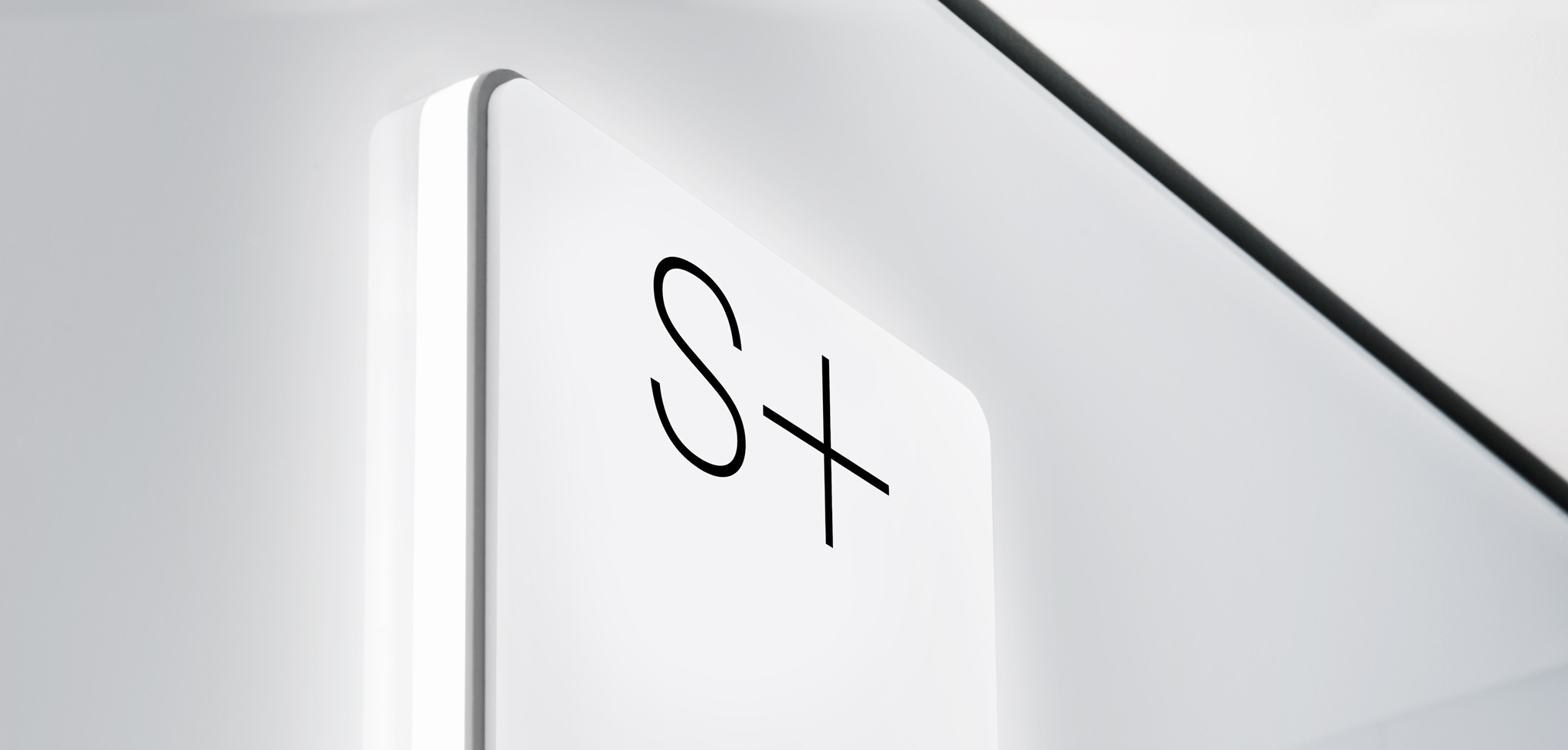

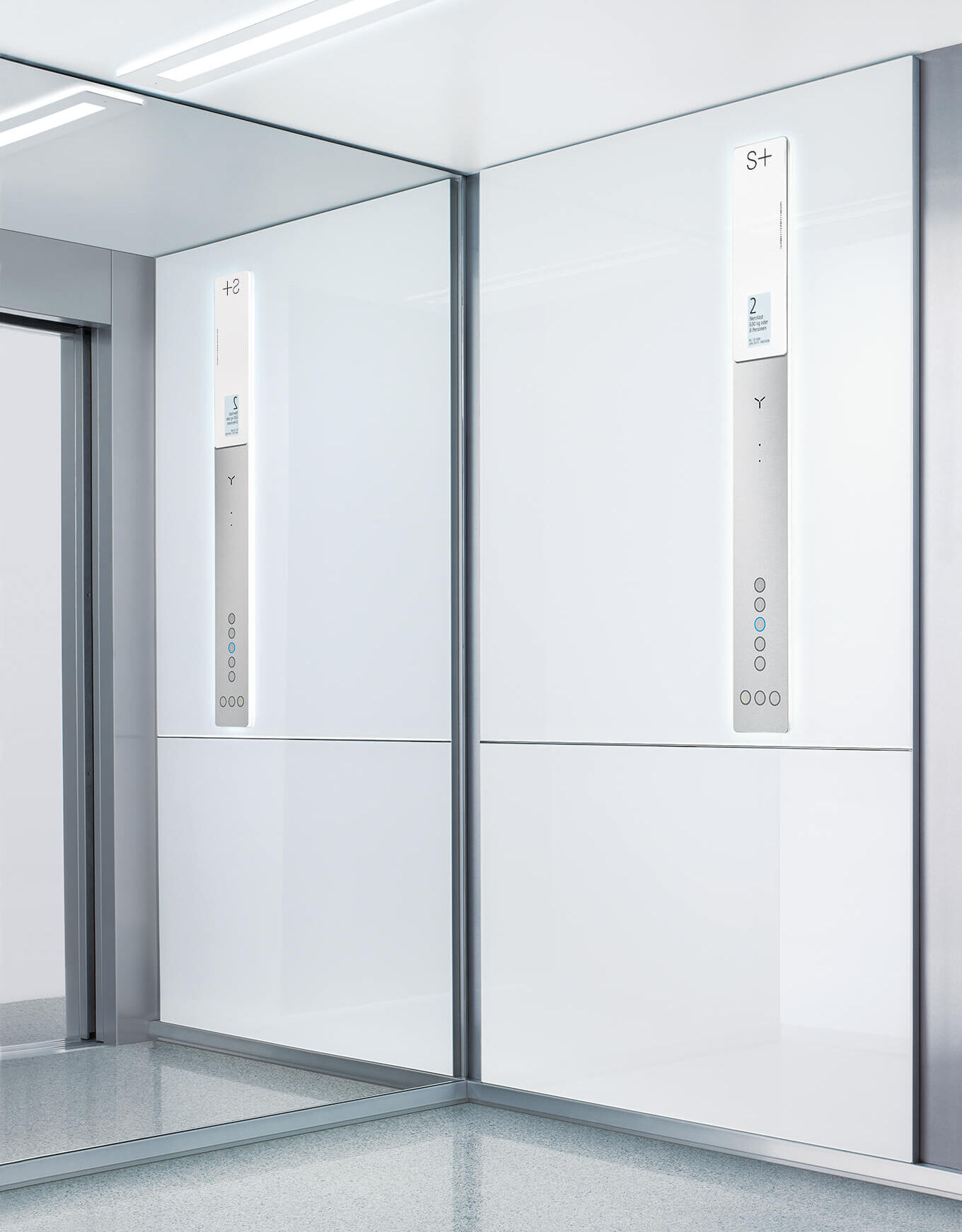

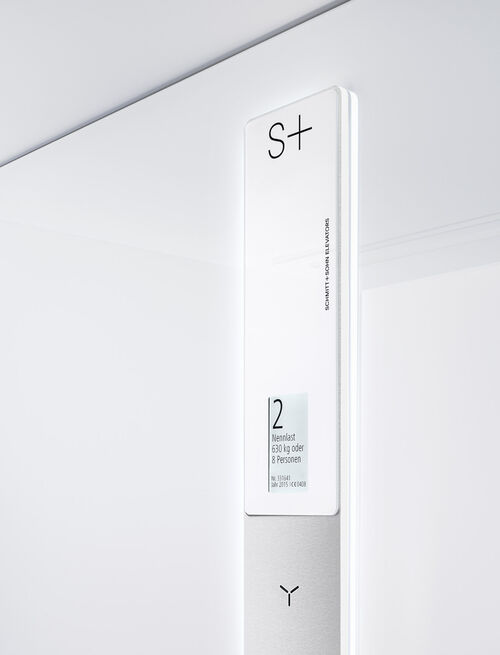

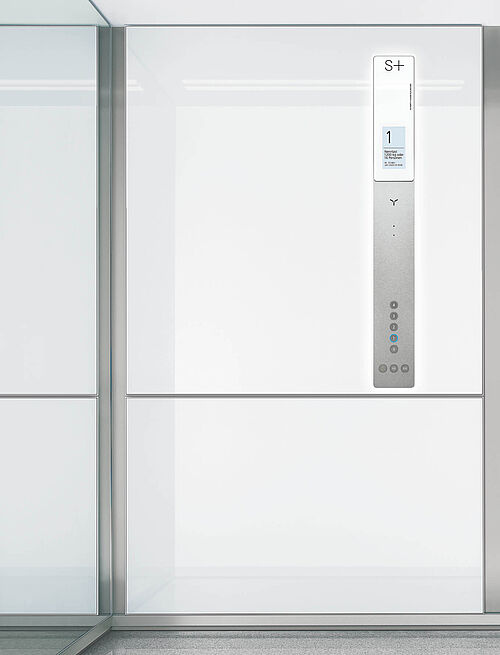

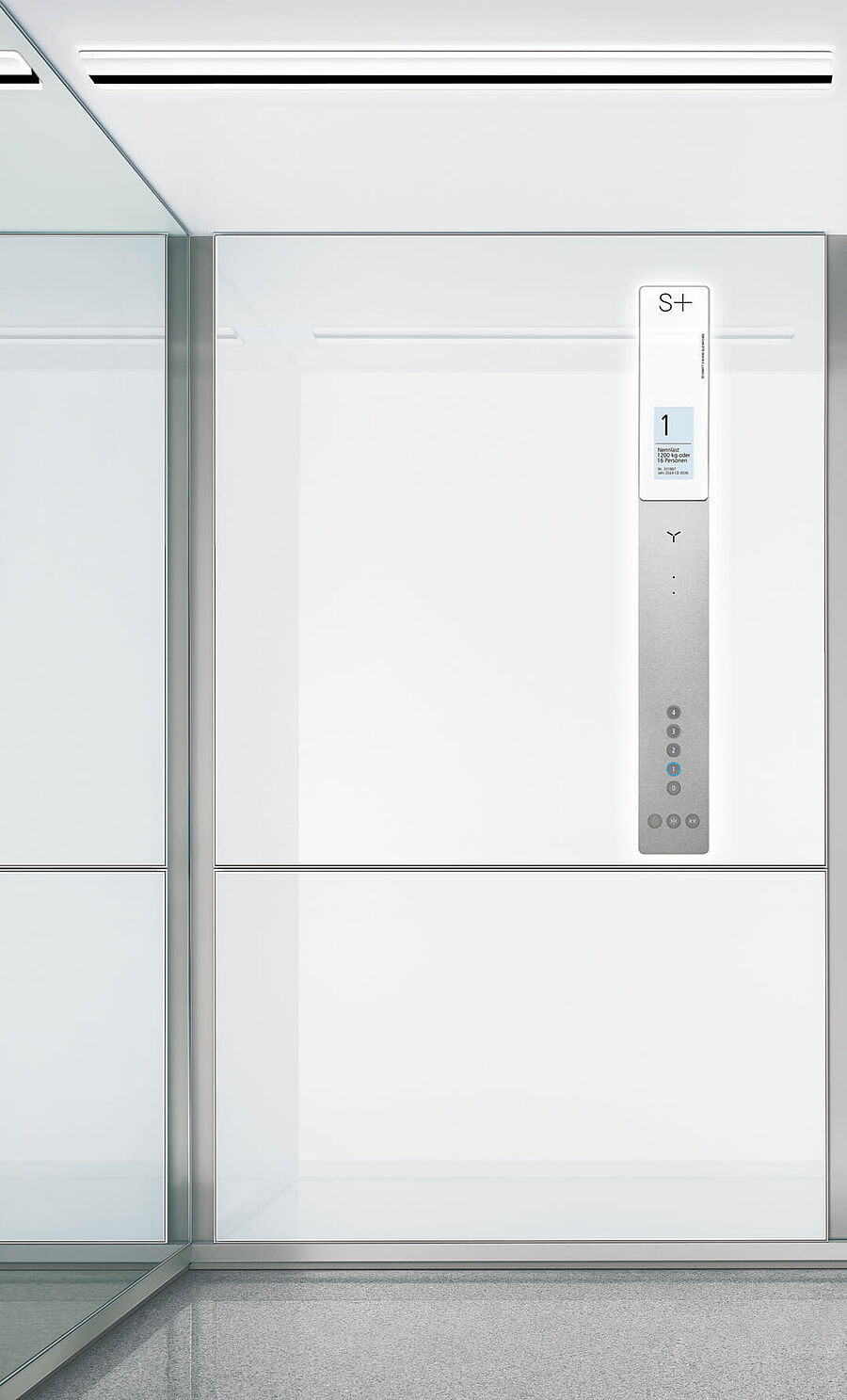

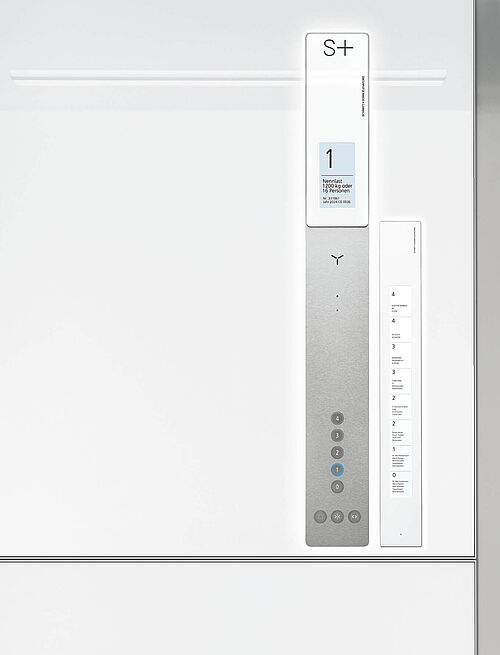

BT-I-TFT-LED ovládací panel

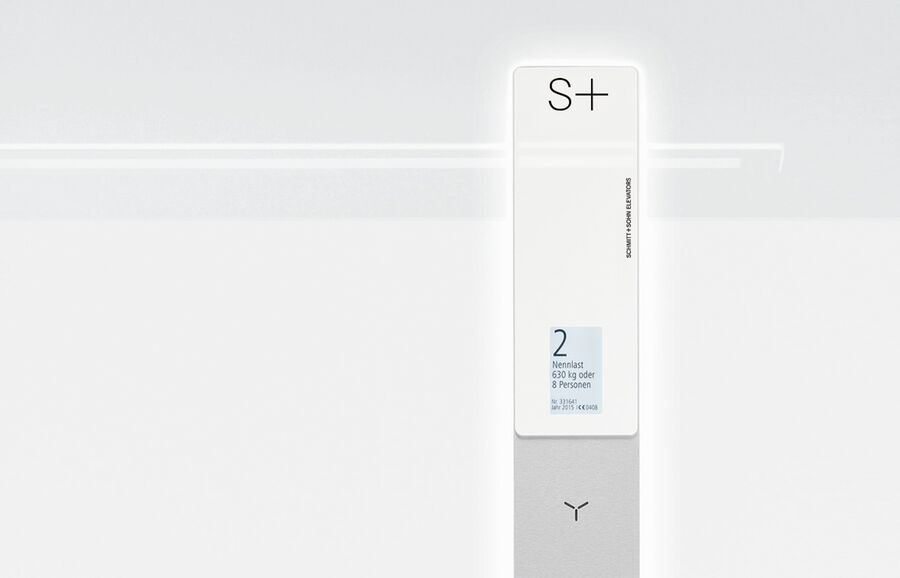

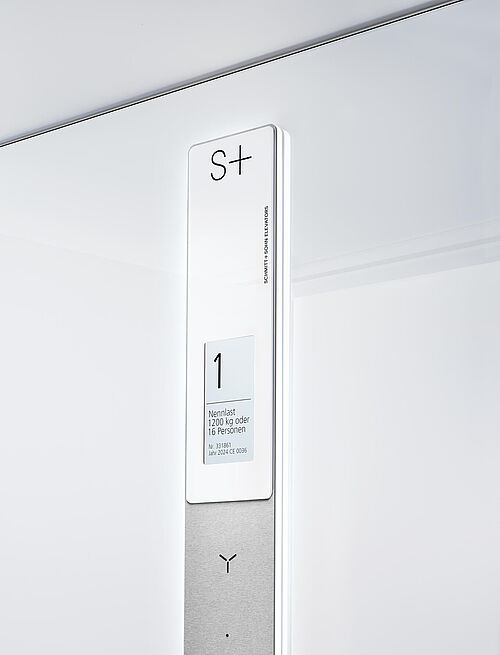

BT-I-TFT-LED ovládací panel

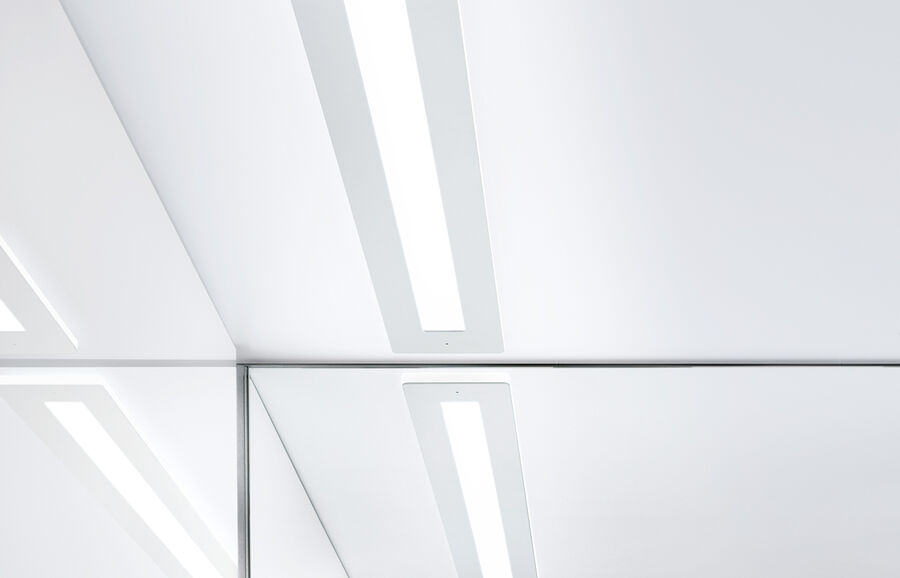

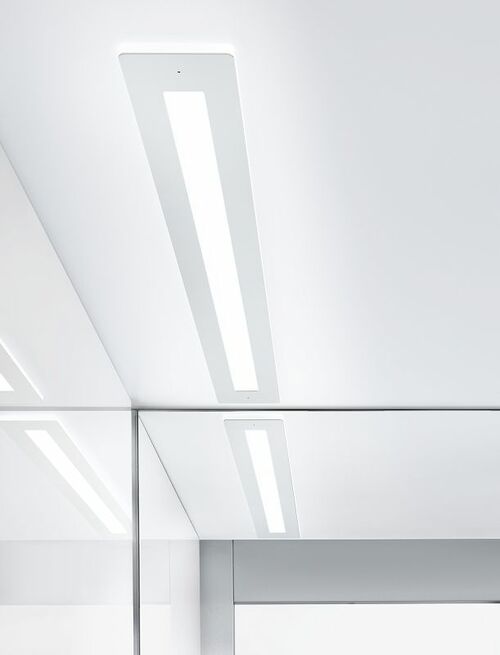

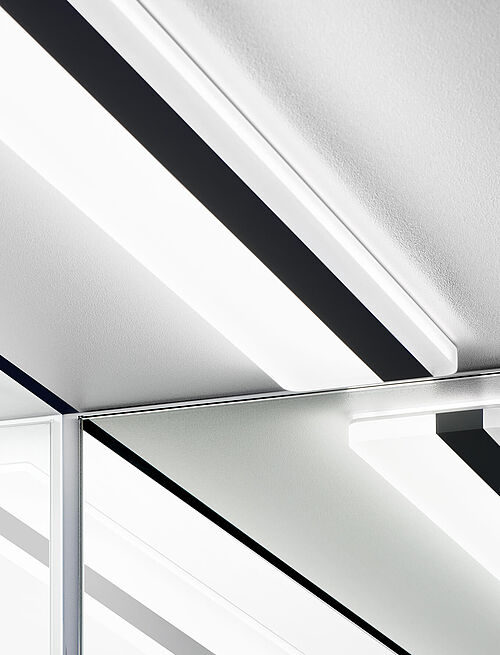

LD7-LED nástěnné svítidlo fluter
HL madlo ušlechtilá ocel s jemným zábrusem, obvodová
HL madlo ušlechtilá ocel s jemným zábrusem, obvodová

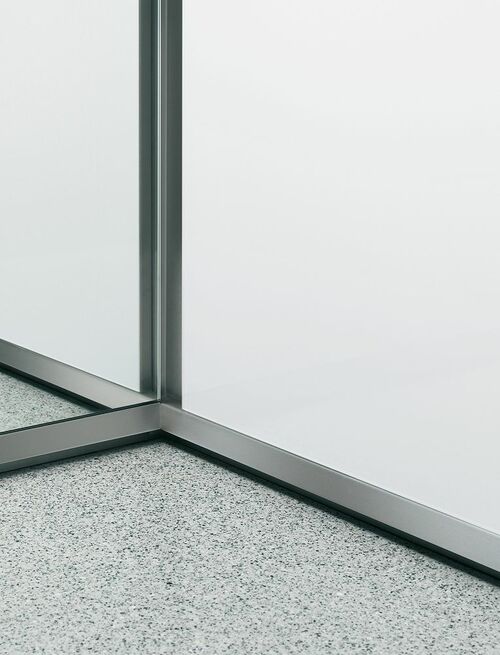

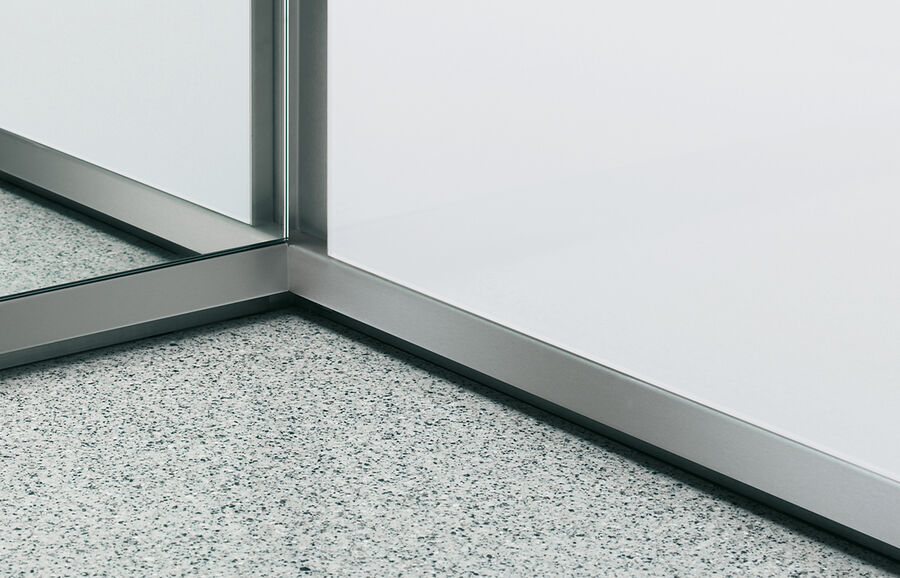

soklové lišty z ušlechtilé oceli s jemným zábrusem podlahy

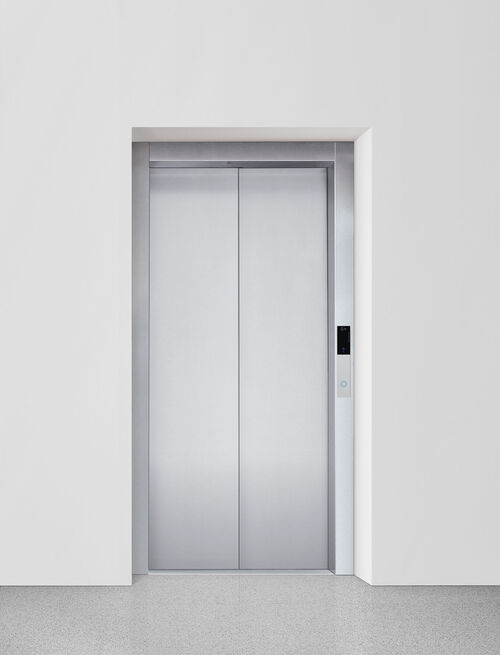

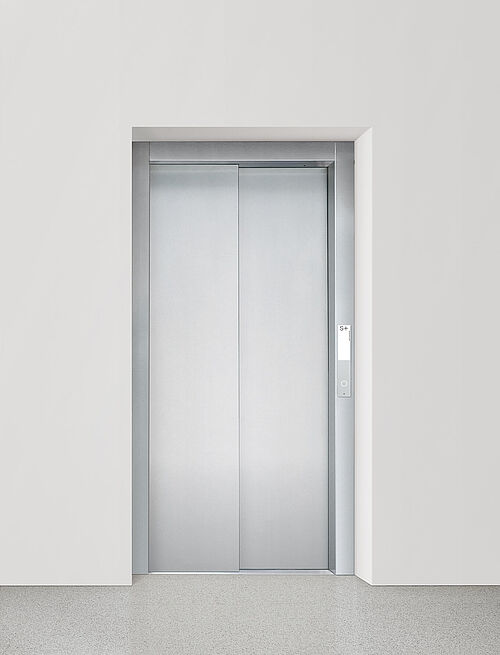

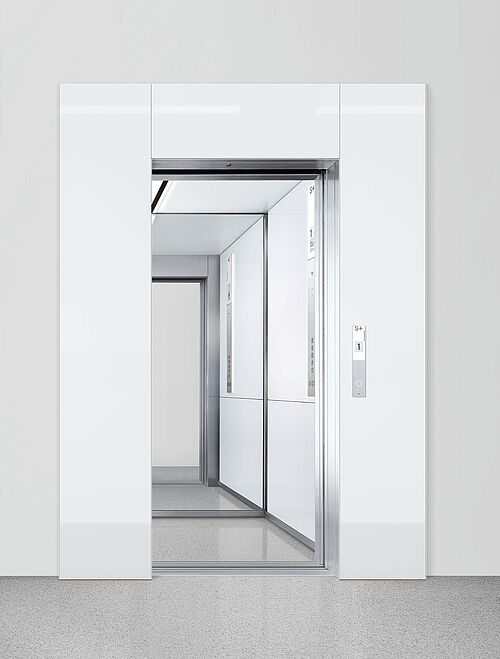

CG dveřní portál T1 dveře zavř.

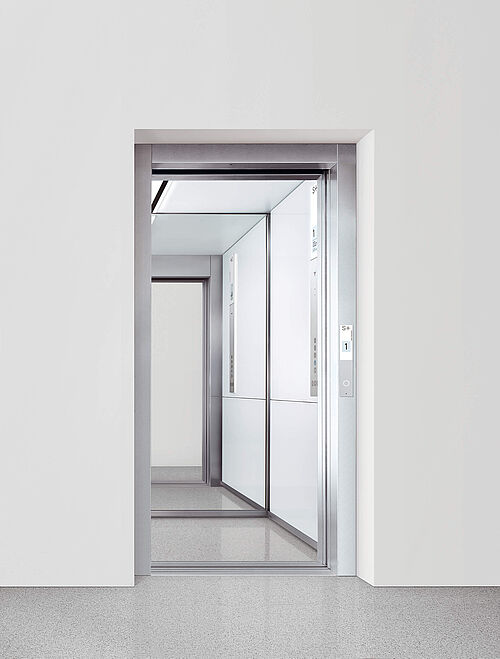

kabinové a šachtové dveře s držákem do stěny T1

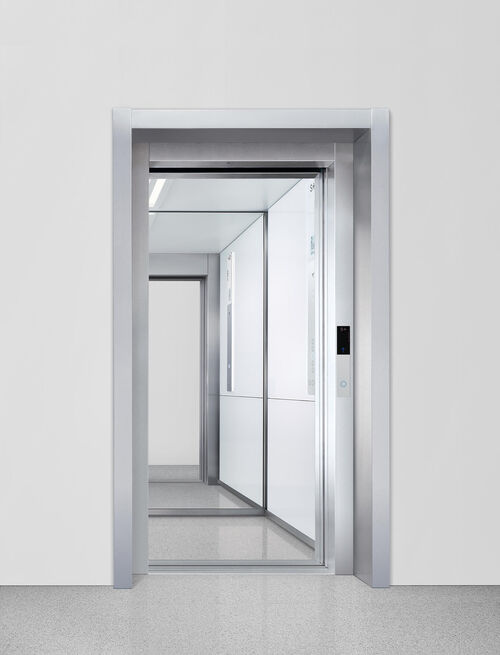

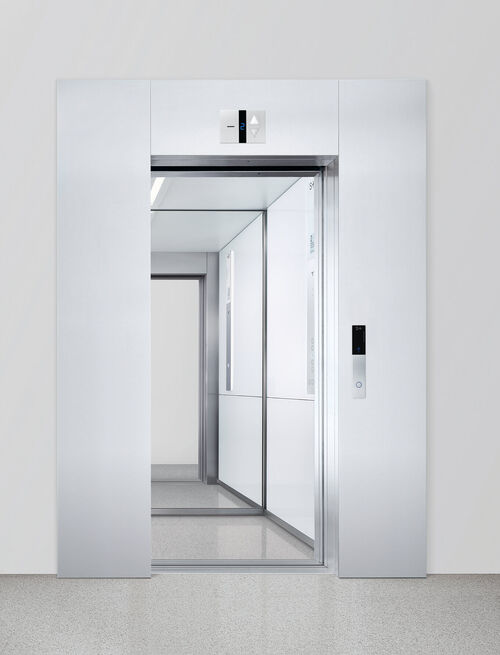

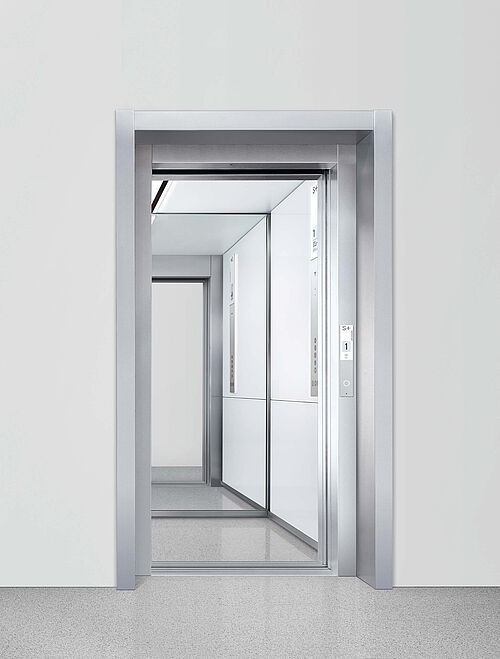

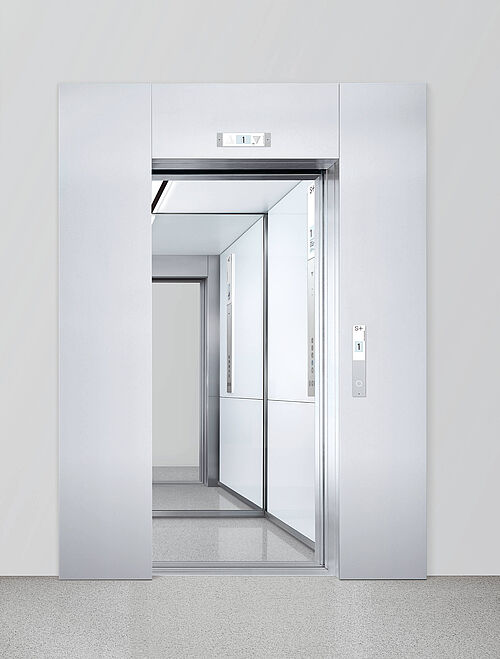

šachtové dveře s držákem do stěny T1 a zasazením do stěny M1
šachtové dveře s držákem do stěny T1 a servisní zárubní

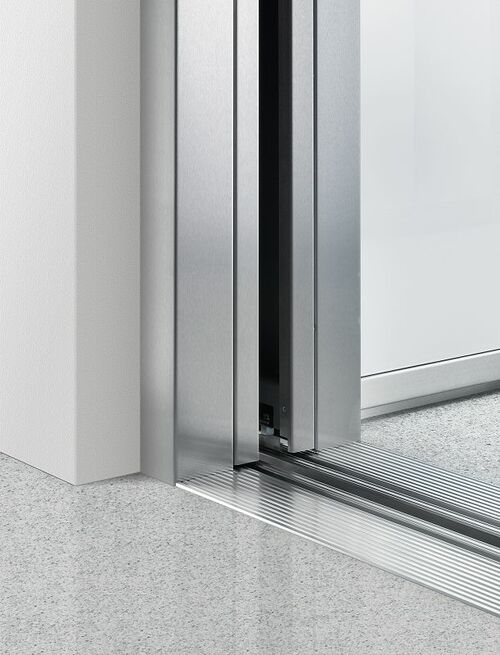

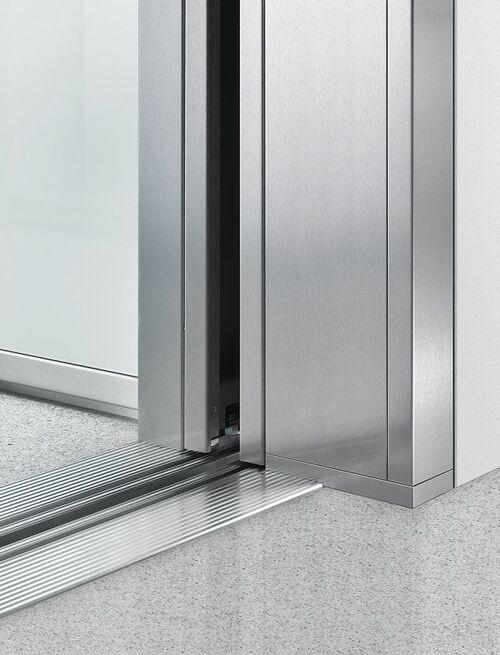

kabinové a šachtové dveře s držákem do stěny T1 a servisní zárubní, práh dveří - detail

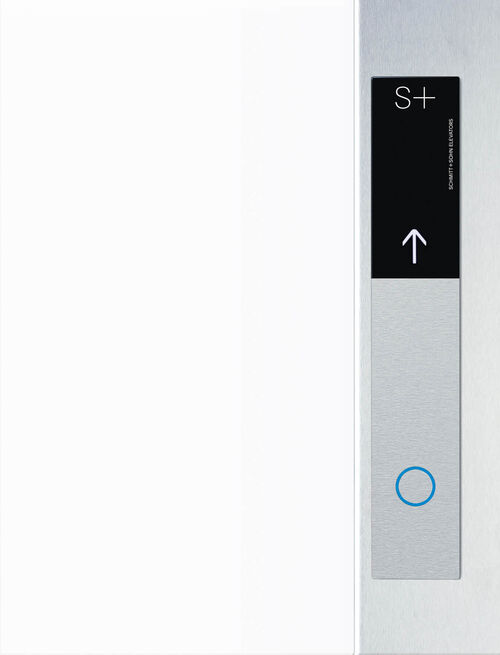

BT-TP-CG-1 ovládací panel

Příslušenství - pro individuální požadavky

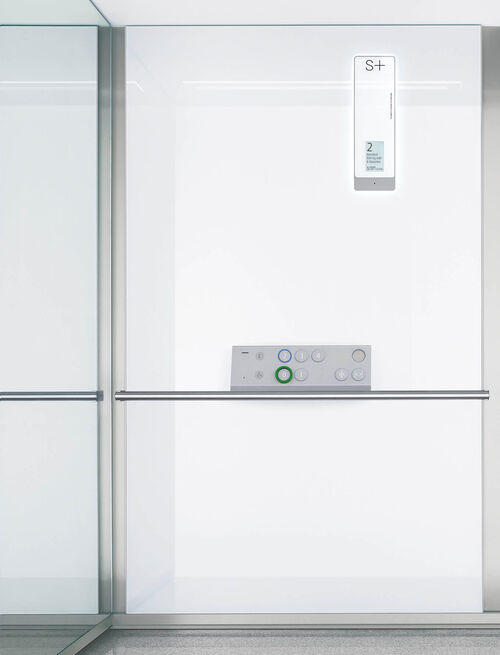

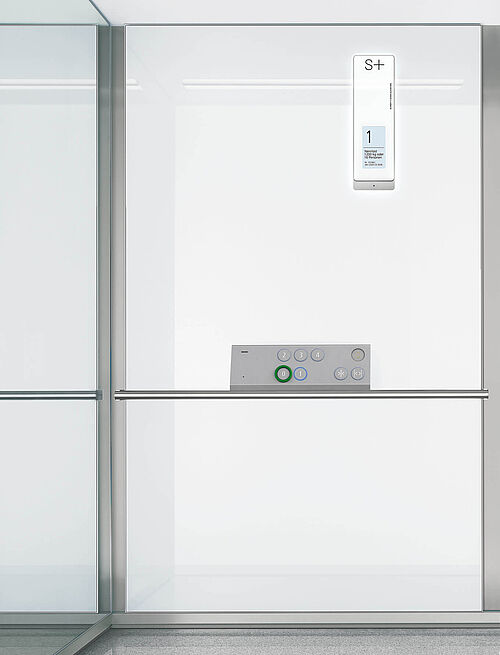

BT-I-EN81-70-G ovládací panel

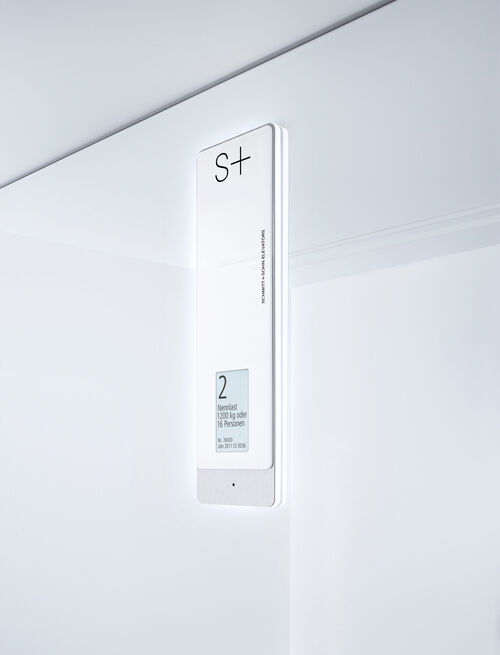

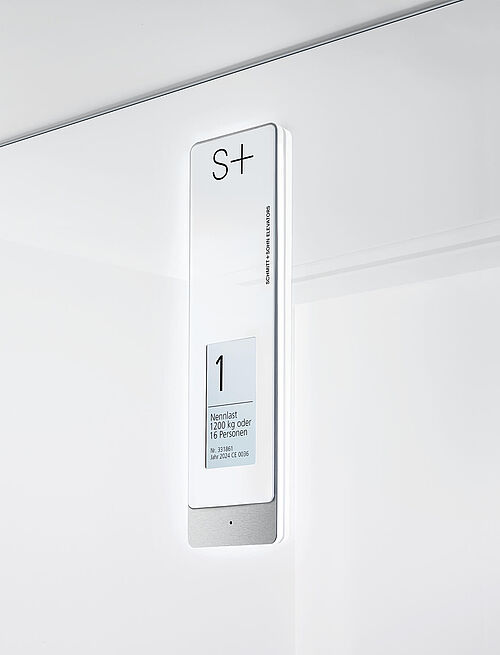

AT-I-TFT-LED zobrazovací panel

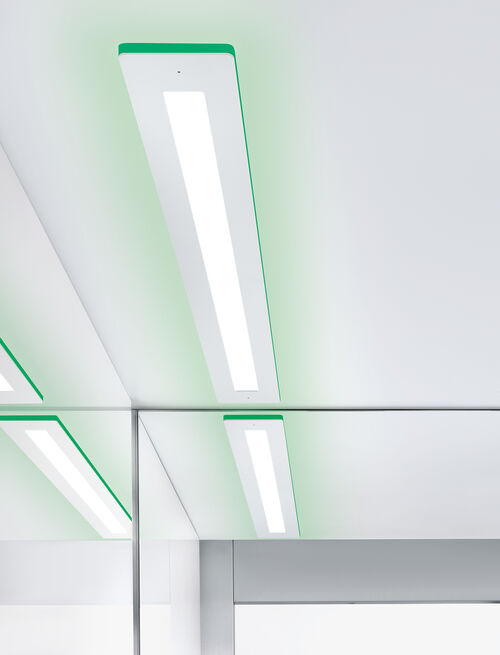

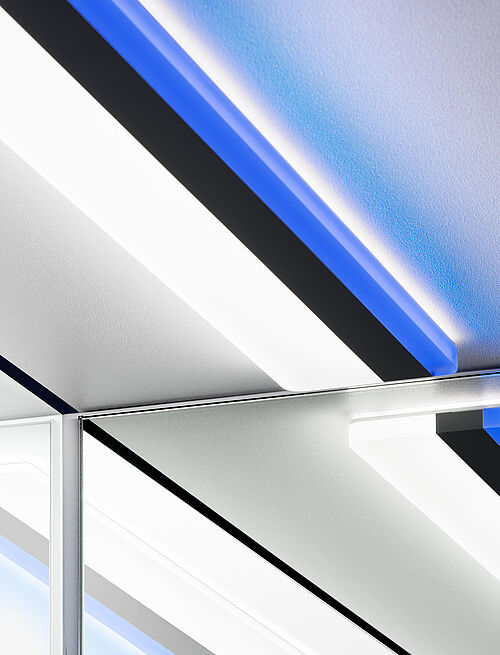

LD7-LED-RGB nástěnné svítidlo fluter

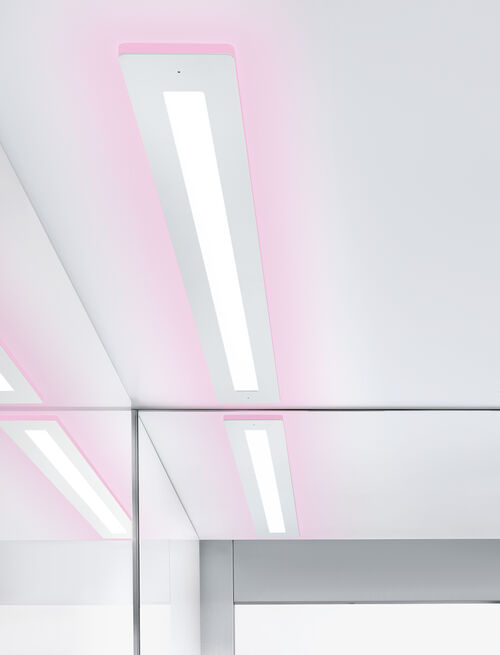

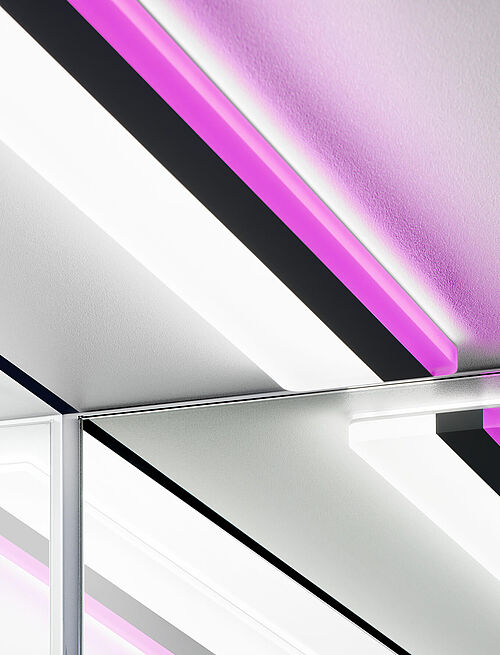

LD7-LED-RGB nástěnné svítidlo fluter

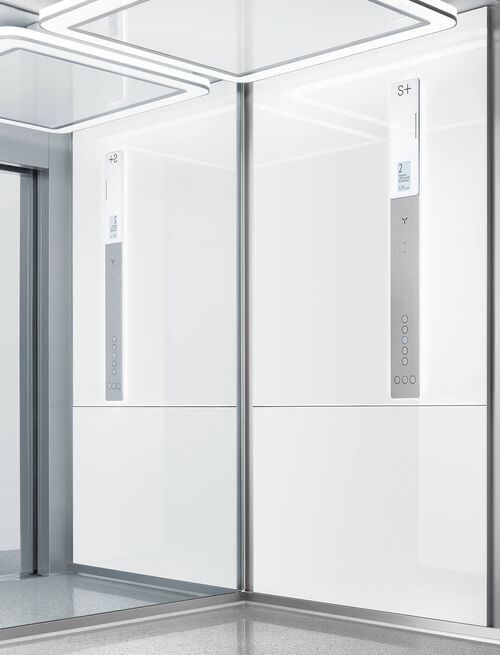

LD5X-LED osvětlené stropy

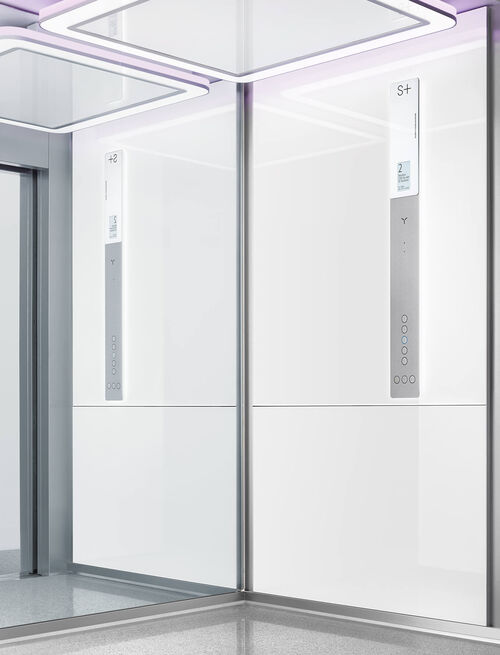

LD5X-LED-RGB osvětlené stropy

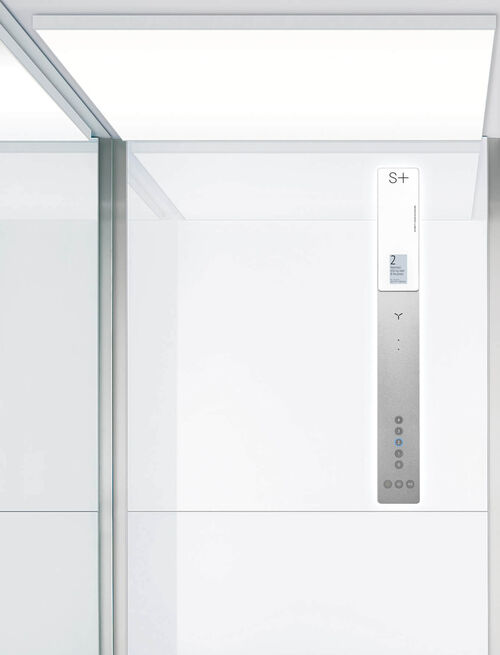

LD8-LED osvětlené stropy

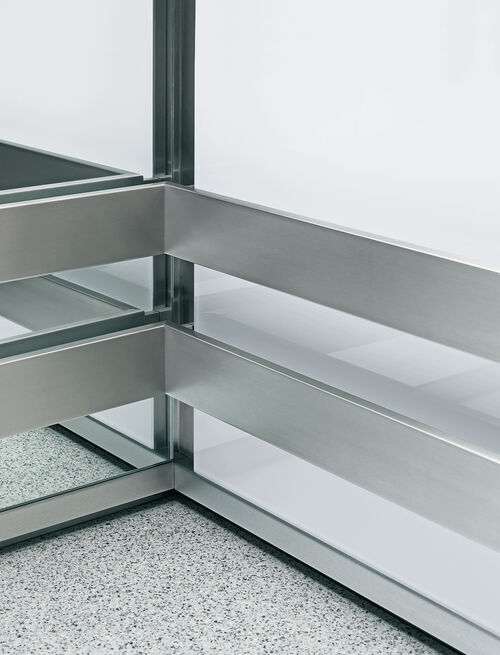

CG detail ochrany zavazadel bílá

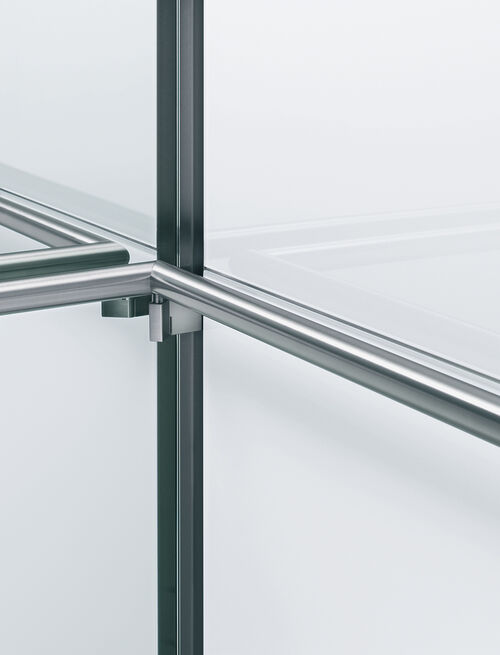

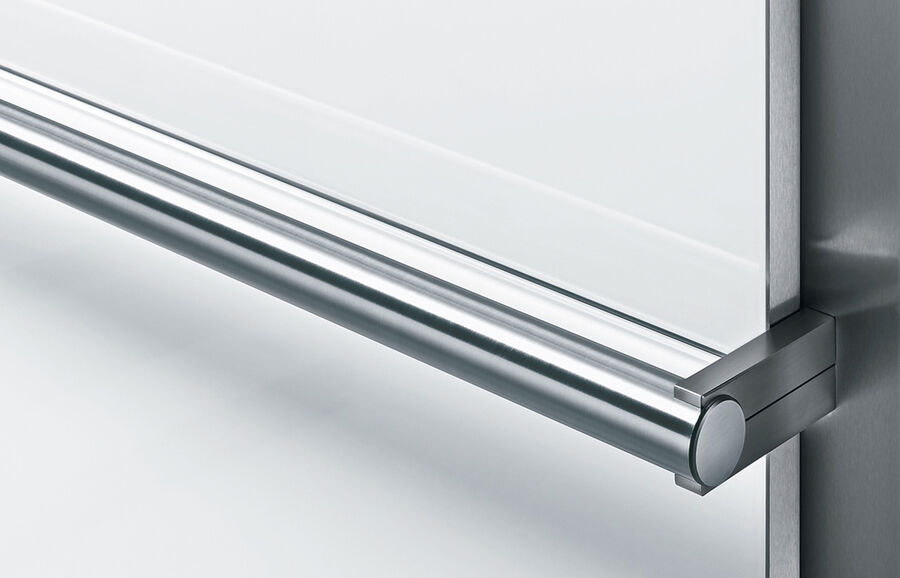

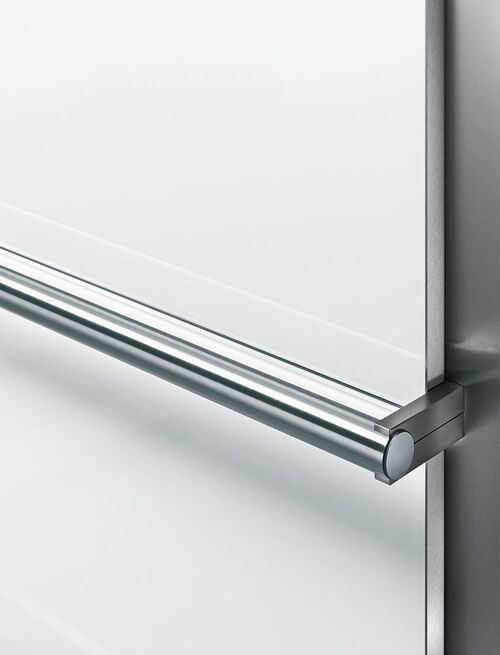

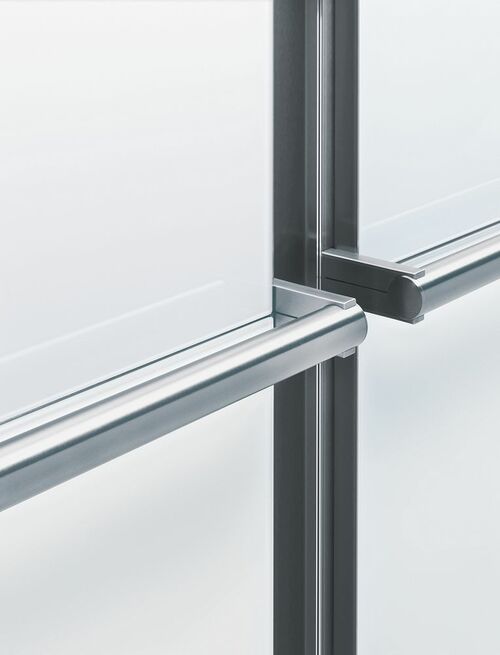

CG detail rohu madla, bílá

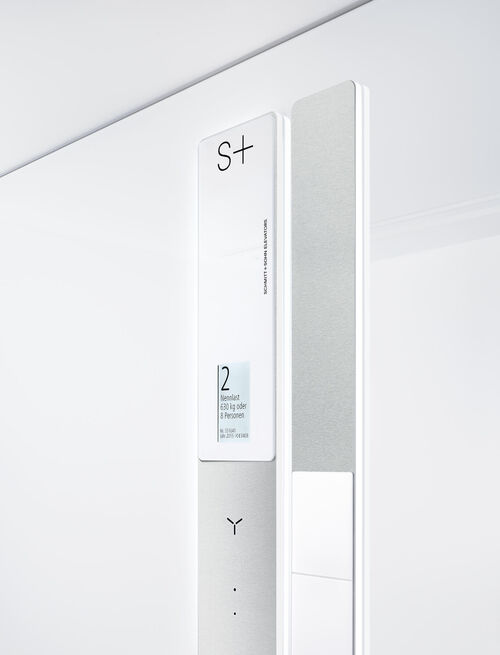

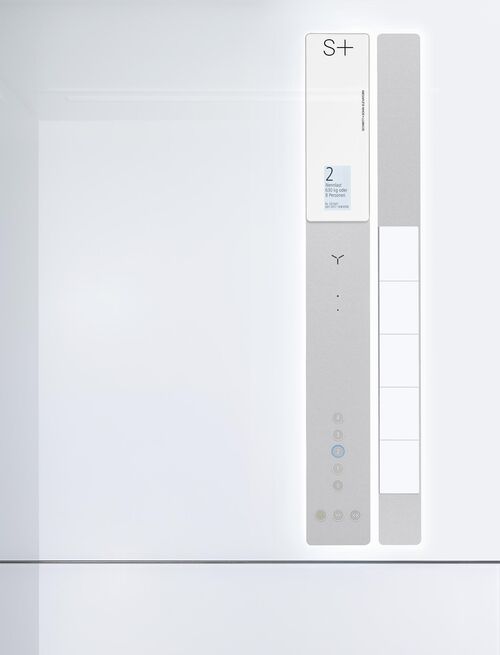

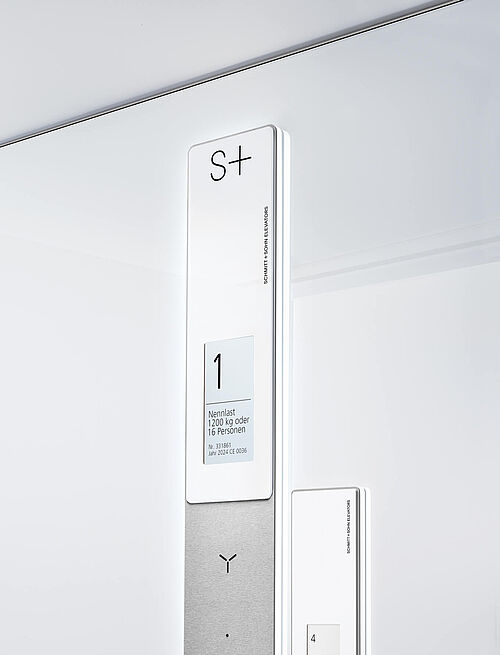

TNS2-LED panel - jmenovky
TNS2-LED panel - jmenovky
šachtové dveře s držákem do stěny T1 a zasazením do stěny M1

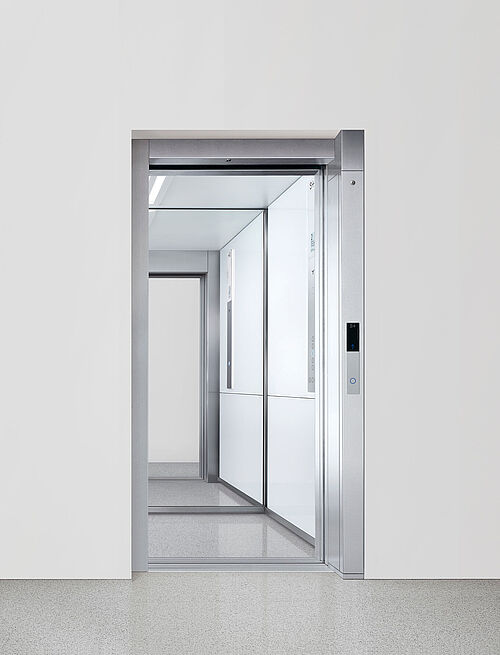

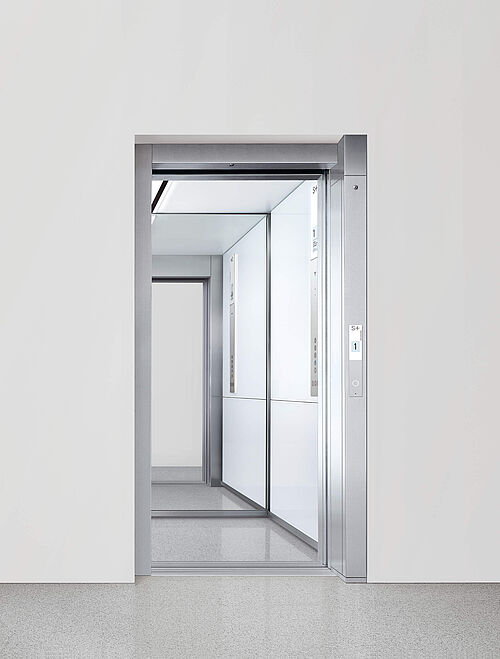

kabinové a šachtové dveře s držákem do stěny T1, ušlechtilá ocel s jemným zábrusem

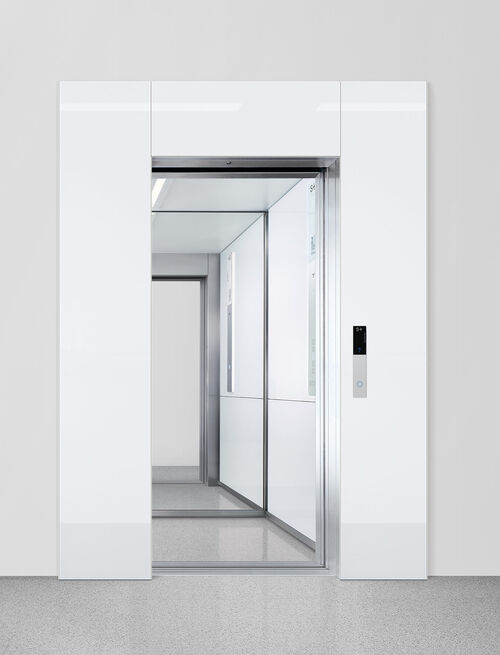

šachtové dveře s držákem do stěny T1 a servisní zárubní, CG1 Color Glas® Portal

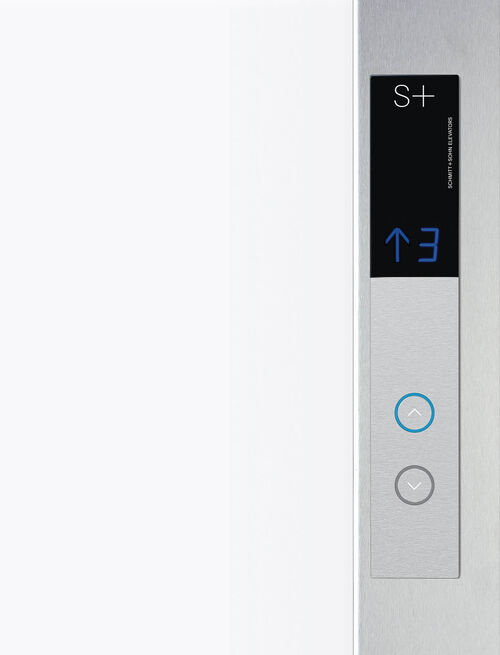

BT-TP-CG-2 ovládací panel dvoutlačítkové a skupinové sběrné řízení

Specifikace výrobků

Zobrazit kompletní specifikace výrobků

CG výtah Color Glas® - specifikace výrobku

Pro všechny, kteří hledají špičkové výrobky, jsme vyvinuli výtah Color Glas.

64 barevných kombinací stěn kabiny v brilantní bílé, hedvábné šedé, tmavomodré, hluboké oranžové, světlezelené, světlemodré, béžové a světle žluté barvě.

Portály kabiny lze vybrat z našich 8 designových barev barevného skla výtahu Color Glas.

Madlo, soklové lišty, ovládací panely a zobrazovací panel a krátkozdvihová tlačítka z nerez oceli s jemným obroušením pro maximální zachování hodnoty.

Nástěnné svítidlo fluter, nepřímé, neoslňují, se světelným rámem. Světelný design Schmitt + Sohn.

Světelné mříže do výšky dveří pro bezpečnost a pohodlí.

Bezpřevodové pohony pro velmi tichý chod, snížené opotřebování a nízkou spotřebu energie.



Detail
Description
Sériové
Příslušenství
Boční stěny
Panely Color Glas®. Jednovrstvé bezpečnostní sklo ESG, na zadní stěně práškový povlak pokrývající celý povrch rámů skla a lizen nerez ocel s jemným obroušením. Brilantní barvy Snadno udržovatelné povrchy.Velkorysý účinek prostoru.
  Sériové

Zrcadlo zadní stěny
Zrcadlo S6, sklo s ochrannou fólií proti rozbití, na zadní stěně, nedělené, jasné, hrany zrcadla broušené a leštěné, lem zrcadla z nerez oceli s jemným broušením.
  Sériové

Kabinové rohy
Nerez ocel jemné obroušení
  Sériové

Strop
Bílá. Skryté, velkoryse dimenzované větrání kabiny v hloubce kabiny na obou bočních stěnách
  Sériové

Podlaha
Granit, světle šedý
  Sériové


Snížená podlaha kabiny pro pokládku stavebně dodávané krytiny.

  Příslušenství
Soklová lišta
Nerez ocel jemné obroušení Skryté, velkoryse dimenzované větrání kabiny
  Sériové

Ochranné lišty
Lišty na ochranu zavazadel, nerez ocel s jemným obroušením, 100 x 20 mm

  Příslušenství
Osvětlení
LD7 nástěnné svítidlo fluter, nepřímé, neoslňující. Clona z kovu, lakovaná, brilantní bílá.Filtrační kotouč a rám svítidla akrylové sklo bílé, semitransparentní
  Sériové

Světelné zdroje
Zářivky T5, neutrální bílá
  Sériové


LED neutrální bílá, LED RGB s řízením barvy

  Příslušenství
Ovládací panel kabiny
Jemně broušená nerezová ocel, umístění vyhovující osobám s omezenou schopností pohybu a orientace dle EN 81-70:2005-09, bez viditelného připevnění. Informační tablo akrylové sklo bílé, světelný rám akrylové sklo bílé satinované, LED bílá. TFT displej s vysokým rozlišením. Tlačítko s krátkým zdvihem plošně lícující, kulaté, plocha dotyku z nerezové oceli, potvrzení přivolání LED modrá, symboly světle šedý plast.
  Sériové


Jemně broušená nerezová ocel, vyhovující osobám s omezenou schopností pohybu a orientace dle EN 81-70:2005-09 příloha G, umístěné vodorovně, bez viditelného připevnění. Samostatné informační tablo. Velkoplošná tlačítka, vystouplá, kulatá, dotyková plocha z nerez oceli, potvrzení přivolání LED modrá, vystouplé symboly čitelné hmatem, světle šedý plast.

  Příslušenství
Kabinový portál
Nerezová ocel jemně broušená.
  Sériové

Dveřní pohon
Energeticky úsporný regulovaný pohon s inteligentním měřením dráhy.
  Sériové

Monitorování dveří
2D bezpečnostní světelná clona na celou výšku dveří. (Nejedná se o fotobuňku!).
  Sériové


3D bezpečnostní světelná clona s kontrolou prostoru přede dveřmi.

  Příslušenství
Dveře šachty
Zárubeň M1, v základním nátěru, jemně broušená nerezová ocel, nerezová ocel vzor Leinen.

  Příslušenství
Ovládací panel dveří šachty
Velkoplošná tlačítka, přizpůsobena pro handikepované osoby podle EN 81-70:2005-09, příloha G, šířka panelu 80 mm

  Příslušenství
Řízení
Jednotlačítkové sběrné řízení nejmodernější sběrnicové technologie. Rychlá orientace a zamezení chybných jízd pro krátké čekací doby a vysoký dopravní výkon. Servisní panel v nejvyšším místě zastavení výtahu. Kontrola přetížení. Regulace frekvence pro zatáčky během jízdy nezávisle na zatížení a zastavení v rovině s okolní plochou. Nouzová evakuace na následujícím místě zastavení výtahu zálohované baterií, závislé na zatížení.
  Sériové


Funkce nouzového proudu a evakuace. Kontrolní přístupové systémy. Ovládání penthouse. Prioritní jízda s klíčovým spínačem. Ohlášení poschodí. Zobrazení směru jízdy a akustické signály podle DIN EN 81-70:2005-09. Rozhraní k nadřízeným systémům budovy.

  Příslušenství

Servisní panel z jemně broušené nerezové oceli.

  Příslušenství

Servisní panel v libovolné stanici nebo v sousedících prostorách.

  Příslušenství

Dvoutlačítkové sběrné řízení, skupinové sběrné řízení.

  Příslušenství
Dálkové tísňové volání
Digitální systém dálkového nouzového volání a diagnostiky dle EN 81-28 pro předání nouzového volání na nepřetržitě obsazenou servisní centrálu firmy Schmitt + Sohn. Elektronické blokování zneužití.
  Sériové


Videoidentifikace zneužití pro digitální systém tísňového volání a diagnostický systém.

  Příslušenství

Dálková kontrola funkcí výtahu, přenos diagnostických dat, GSM modul.

  Příslušenství
Pohon
Lanový bezpřevodový pohon v šachtě. Vysoká účinnost a nízká spotřeba energie. Rychlost 1,0 m/s a 1,6 m/s. Zdvih do 40 m.
  Sériové

Nosné prostředky
Ocelové lano potažené plastem, velmi tichý chod, snížené opotřebování (oproti běžným ocelovým lanem), ø > 8 mm, nevyžaduje si údržbu. Žádné elektronické monitorování a žádná maziva
  Sériové


Podpora plánování


Technické údaje a rozměry

Velké kabiny, malé šachty.
Přehled - rozměry kabiny a šachty
