Výtah ISI 2040® – Mezinárodně vyznamenaný produkt. Zrodil se z vášně pro excelentní architekturu výtahů, má skvělý design a nejmodernější výtahovou technologii.

ISI 2040® - Výtah bez strojovny je vysoce hodnotný sériový výrobek, nesčetněkrát osvědčený. Unikátní a směrodatný ve své cenové a výkonnostní třídě.

Tento výtah se vyznačuje zaměřením se na podstatné. Pečlivé plánování a neustálý vývoj náročných řešení detailů zajišťuje zachování hodnoty.

ISI 2040® design – Tyto výtahy bez strojovny vás přesvědčí kvalitním sériovým vybavením a precizně sladěným příslušenstvím pro individuální požadavky na architekturu, techniku a design. Výbava výtahových kabin vás okouzlí vybranými materiály, elegantními barvami, funkčními povrchy, ergonomickými ovládacími panely s zřetelně čitelnými informacemi, pevnými systémy madel z jemné obroušené nerez oceli, LED světelných systémů s neoslňujícím a excelentním světlem. Systém z vysoce kvalitních dveří a portálů doplňuje kvalitní výbavu těchto výtahů bez strojovny.

ISI 2040® hospodárnost – Malé nároky na místo, žádná strojovna, nízké náklady na energii a provoz – zde stanovuje výtah ISI 2040® bez strojovny důsledná kritéria. Kromě jedinečných výhod pohonu je tento výtah progresivní investicí první třídy: jako nesčetněkrát osvědčený výtahový systém má tento výtah rozhodující výhody zavedeného sériového výrobku. Jednoduché plánování. Rychlé při výrobě. Bezpečná montáž. Jednoduchý servis. Vysoce kvalitní materiály a pečlivé vyhotovení náročných řešení detailů zajistí zachování hodnoty a činí z tohoto výtahu jedinečný produkt ve své cenové třídě.

ISI 2040® komfort a bezpečnost – Přesvědčivá ergonomie, excelentní komfort při jízdě ve výjimečném výtahu. To je výsledkem intenzivního dialogu s architekturou, designem a technikou. Uživatelé, provozovatelé a servisní personál se těší z účinné ochrany komplexní bezpečnostní koncepce. Vyvinutý v souladu s evropskými normami. Samozřejmě je typově testovaný. Vlastní a průběžně kvalifikovaní pracovníci v odděleních pro vývoj, prodej, výrobu, montáž a servis zajišťují maximální kvalitu a neustálou disponibilnost. Pro zákazníky, kteří kladou nároky na maximální kvalitu výrobku a architektury a hledají dlouhodobá partnerství. Výtah bez strojovny, který vás nadchne od plánování až po servis. Výtah, který stanovuje na mezinárodní úrovni kritéria. Kvalita výtahu, kterou oceníte.

Z přesvědčení podniku, který je veden rodinou, s dlouhou tradicí. V zodpovědnosti za zaměstnance, zákazníky a partnery.

Vítejte u firmy Schmitt + Sohn.

Sériové vybavení

BT-I-TFT-LED osvětleno
BT-I-TFT-LED ovládací panely

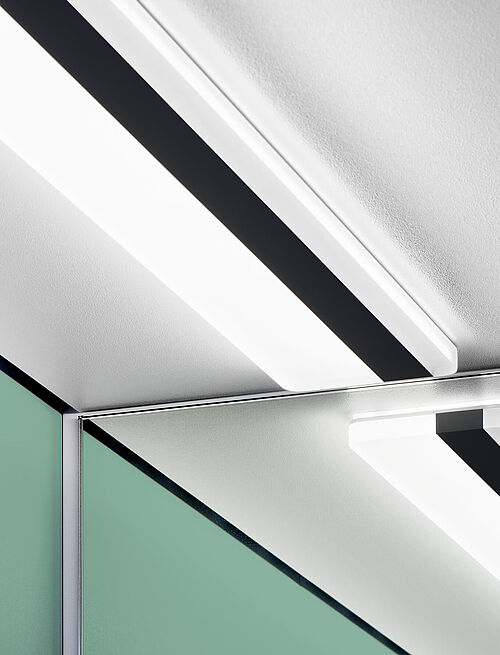

LD7-LED nástěnné svítidlo fluter
HL zábradlí, jediný lesk nerez ocel
soklové lišty z ušlechtilé oceli s jemným zábrusem podlahy DC 2 stripes
Zrcadlo S2
šachtové dveře s držákem do stěny T1

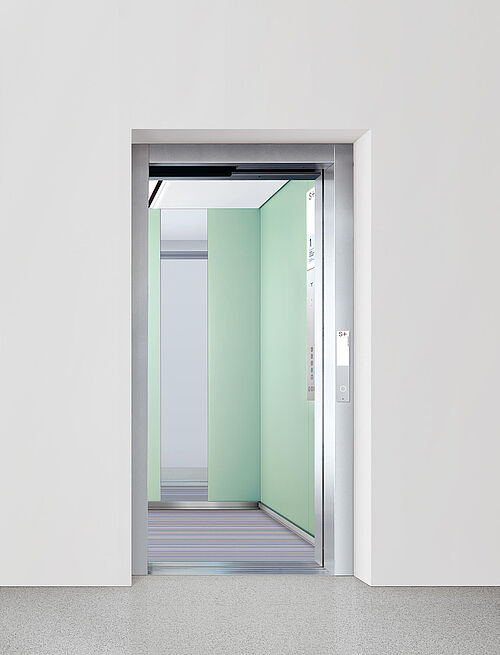

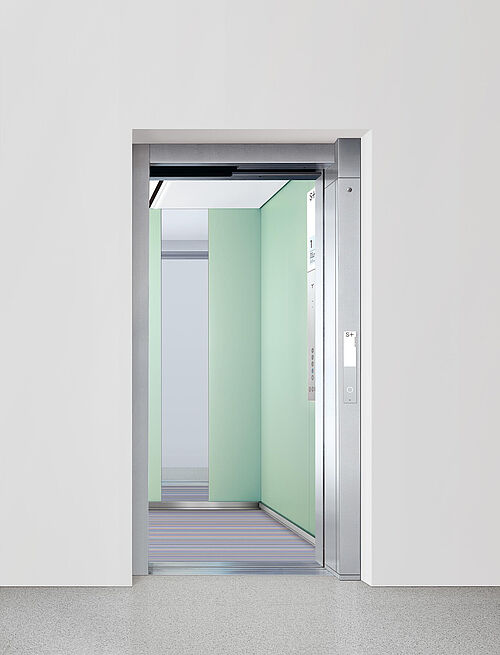

kabinové a šachtové dveře s držákem do stěny T1, otevřené
kabinové a šachtové dveře s držákem do stěny T1 a servisní zárubní, práh dveří - detail
kabinové a šachtové dveře s držákem do stěny T1 a servisní zárubní
kabinové a šachtové dveře s držákem do stěny T1 a servisní zárubní, práh dveří - detail
BT-TP-66-1 ovládací panel

Příslušenství - pro individuální požadavky

BT I-81-70-G ovládací panel AT-I-TFT-LED displeji
AT-I-TFT-LED zobrazovací panel

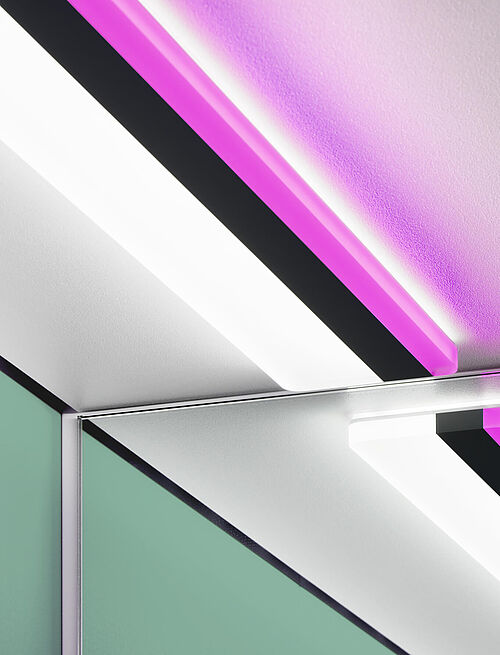

LD7-LED-RGB nástěnné svítidlo fluter

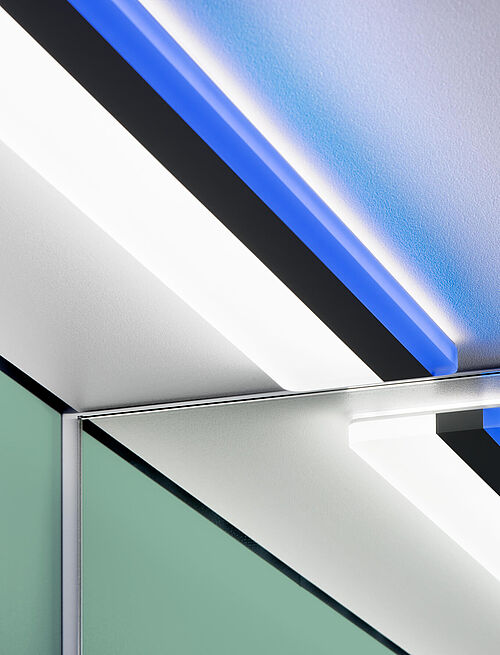

LD7-LED-RGB nástěnné svítidlo fluter
LD8-LED osvětlené stropy
lišta na ochranu zavazadel, obdélníkový profil 100 ušlechtilá ocel s jemným zábrusem, obvodová

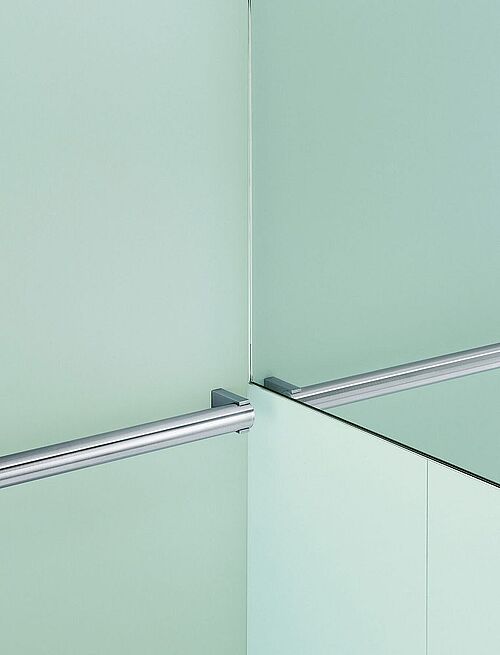

Zrcadlo S5 HL

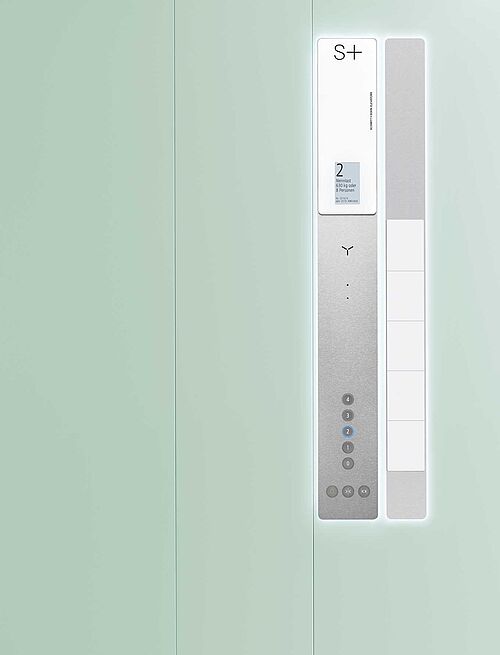

BT-I-TFT-LED-TNS2 ovládací panel - jmenovky
BT-I-TFT-LED-TNS2 ovládací panel - jmenovky

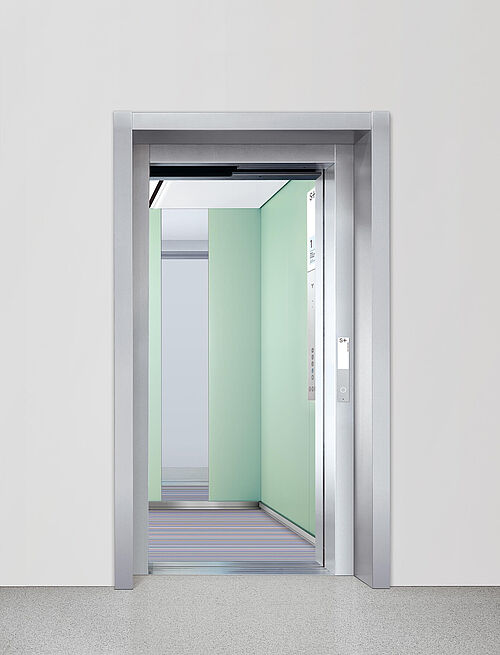

šachtové dveře s držákem do stěny T1 a zasazením do stěny M1
BT-TP-LED-66-1 ovládací panel
BT-TP-66-2 ovládací panel dvoutlačítkové a skupinové sběrné řízení

Specifikace výrobků

Zobrazit kompletní specifikace výrobků

Osobní výtah ISI 2040® - specifikace výrobku.

Zaměřením na podstatné - funkčnost a kvalitu konstrukčního uspořádání vyvíjí firma Schmitt + Sohn výjimečné výtahy s dlouhou životností.

Rozsáhlé sériové vybavení osobního výtahu ISI 2040 je ve své cenové třídě jedinečné.

Madlo, soklové lišty, ovládací a zobrazovací panely a krátkozdvihová tlačítka z nerez oceli s jemným obroušením pro maximální zachování hodnoty.

Světelný design Schmitt + Sohn. Nástěnné svítidlo fluter, nepřímé, neoslňují, se světelným rámem. Světelné mříže do výšky dveří pro bezpečnost a pohodlí.

Bezpřevodové pohony a ocelová lana s plastovým opláštěním pro velmi tichý chod, snížené opotřebování a nízkou spotřebu energie.



Detail
Description
Sériové
Příslušenství
Panel se jmenovkami
Nerez ocel s jemným obroušením skrytě upevněná Jmenovky akrylové sklo bílé, gravura tmavošedá, jednotlivě vyměnitelné. Rám bílý akrylové sklo, satinované.

  Příslušenství
Nosné prostředky
Ocelové lano potažené plastem, velmi tichý chod, snížené opotřebování (oproti běžným ocelovým lanem), ø > 8 mm, nevyžaduje si údržbu. Žádné elektronické monitorování a žádná maziva
  Sériové

Pohon
Lanový bezpřevodový pohon v šachtě. Vysoká účinnost a nízká spotřeba energie. Rychlost 1,0 m/s a 1,6 m/s. Zdvih do 40 m.
  Sériové

Řízení
Jednotlačítkové sběrné řízení nejmodernější sběrnicové technologie. Rychlá orientace a zamezení chybných jízd pro krátké čekací doby a vysoký dopravní výkon. Servisní panel v nejvyšším místě zastavení výtahu. Kontrola přetížení. Regulace frekvence pro zatáčky během jízdy nezávisle na zatížení a zastavení v rovině s okolní plochou. Nouzová evakuace na následujícím místě zastavení výtahu zálohované baterií, závislé na zatížení.
  Sériové


Funkce nouzového proudu a evakuace. Kontrolní přístupové systémy. Ovládání penthouse. Prioritní jízda s klíčovým spínačem. Ohlášení poschodí. Zobrazení směru jízdy a akustické signály podle DIN EN 81-70:2005-09. Rozhraní k nadřízeným systémům budovy.

  Příslušenství

Servisní panel z jemně broušené nerezové oceli.

  Příslušenství

Servisní panel v libovolné stanici nebo v sousedících prostorách.

  Příslušenství

Dvoutlačítkové sběrné řízení, skupinové sběrné řízení.

  Příslušenství
Ovládací panel dveří šachty
Nerez ocel s jemným obroušením uspořádání dveřního rámu, skrytě upevněno. Krátkozdvižná tlačítka, lícující s povrchem, kulatá. Dotyková plocha z nerez oceli, modrá LED dioda pro potvrzení přivolání, symboly světle šedý plast.
  Sériové


Uložení ve zdi, snadná dostupnost v souladu s DIN EN 81-70:2005-09, krycí plech přišroubovaný

  Příslušenství

Velkoplošná tlačítka, přizpůsobena pro handikepované osoby podle EN 81-70:2005-09, příloha G, šířka panelu 80 mm

  Příslušenství
Dveře šachty
Opatřeno základním nátěrem, dvoudílné, jednostranné otvírání
  Sériové


Nerez ocel s jemným obroušením, nerez ocel se strukturou plátna

  Příslušenství

Zárubeň M1, v základním nátěru, jemně broušená nerezová ocel, nerezová ocel vzor Leinen.

  Příslušenství
Monitorování dveří
2D bezpečnostní světelná mřížka po celé výšce dveří. (Bez světelné závory!)
  Sériové


3D bezpečnostní mřížka s monitorováním prostoru před dveřmi

  Příslušenství
Dveřní pohon
Energeticky úsporný, řízený pohon s inteligentním měřením dráhy
  Sériové

Kabinové dveře
Ušlechtilá ocel s jemným obroušením dvoudílná, jednostranné otvírání, výška dveří 2 000 mm
  Sériové


Výška dveří 2 100 mm

  Příslušenství

Nerez ocel se strukturou plátna

  Příslušenství
Kabinový portál
Nerez ocel jemné obroušení
  Sériové


Nerez ocel se strukturou plátna

  Příslušenství
Dálkové tísňové volání
Digitální systém dálkového nouzového volání a diagnostiky dle EN 81-28 pro předání nouzového volání na nepřetržitě obsazenou servisní centrálu firmy Schmitt + Sohn. Elektronické blokování zneužití.
  Sériové


Videoidentifikace zneužití pro digitální systém tísňového volání a diagnostický systém.

  Příslušenství

Dálková kontrola funkcí výtahu, přenos diagnostických dat, GSM modul.

  Příslušenství
Ovládací panel kabiny
Ušlechtilá ocel s jemným obroušením, uspořádání pro handikepované osoby podle DIN EN 81-70:2005-09, skrytě upevněno. Zobrazovací panel, akrylové sklo, bílé, satinované, LED bílá. TFT displej s vysokým rozlišením krátkozdvižná tlačítka plošně lícující, kulatá, dotyková plocha z nerez oceli, modrá LED dioda pro potvrzení přivolání, symboly světle šedý plast
  Sériové


Ušlechtilá ocel s jemným obroušením, přizpůsobeno pro handikepované osoby podle DIN EN 81-70:2005-09, skrytě upevněno. Samostatný informační panel, velkoplošná tlačítka vypouklá, kulatá, dotyková plocha z nerez oceli, modrá LED dioda pro potvrzení přivolání, symboly vypouklé, hmatové, plast světle šedá

  Příslušenství
Držadlo
Ušlechtilá ocel s jemným obroušením, přizpůsobeno pro handikepované osoby podle DIN EN 81-70:2005-09. Boční stěna, v hloubce kabiny, ø 33,7 mm. Držák madla z plné nerez oceli, koncové kusy madla ze svařované nerez oceli
  Sériové


Druhé madlo protilehlé, vedle ovládacího panelu

  Příslušenství
Světelné zdroje
Zářivky T5, neutrální bílá
  Sériové


LED neutrální bílá, LED RGB s řízením barvy

  Příslušenství
Osvětlení
LD7 nástěnné svítidlo fluter, nepřímé, neoslňující. Clona z kovu, lakovaná, brilantní bílá. Filtrační kotouč a rám svítidla akrylové sklo bílé, polotransparentní
  Sériové

Ochranné lišty
Lišty na ochranu zavazadel, nerez ocel s jemným obroušením, 100 x 20 mm

  Příslušenství
Soklová lišta
Nerez ocel jemné obroušení Skryté, velkoryse dimenzované větrání kabiny
  Sériové

Podlaha
Plastový DC, DC 2 pásky
  Sériové


Snížená podlaha kabiny pro pokládku stavebně dodávané krytiny.

  Příslušenství
Strop
Bílá. Skryté, velkoryse dimenzované větrání kabiny v hloubce kabiny na obou bočních stěnách
  Sériové

Stěny
Potaženo plastem, jednobarevné
  Sériové


Nerez ocel s jemným obroušením, nerez ocel se strukturou plátna

  Příslušenství
