Navržen Vámi. Postaven pro Vás. Vaše vyjádření. Výtah, který Vás nadchne.
CG-I
Pro zákazníky, kteří očekávají individuální a nekompromisní kvalitu.
Ikonický design
Společnost Výtahy Schmitt + Sohn představuje s designem CG–I zcela nový výtah – s inovativními technologiemi a ikonickým designem. Individuálně zákazníkem navržené skleněné stěny výtahové kabiny jsou v centru pozornosti. Možnosti a výběr exkluzivních prvků se zdají býti až neomezené.

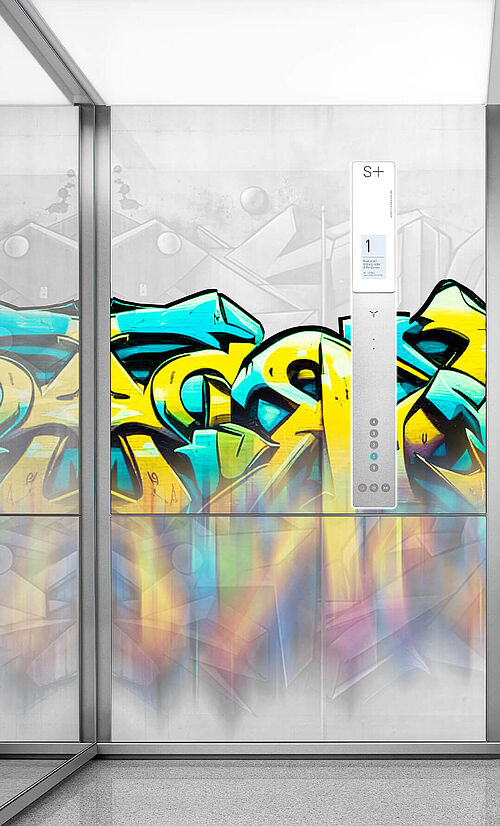

Ať už jde o silné značky, výraznou grafiku, magické krajiny, působivé portréty, zářivé barvy, architekturu a mnoho dalšího – každý výtah se stává osobitým a nezaměnitelným prohlášením.
Nechte se inspirovat rozmanitými možnostmi individuálního designu výtahu.
Kvalita
Prvotřídní design výtahu – jasný ve formě i funkci, zredukovaný na to podstatné – inspirující a jedinečný. Vybavení kabin CG–I z kvalitních materiálů, s precizními detaily a na uživatele zaměřenými prvky je navrženo tak, aby vytvářelo působivý prostorový dojem a komfortně orientovaný interiérový design. Nové LED-RGB světelné stropy představují dokonalé pojetí světelného designu.
Úspornost, komfort a bezpečnost
V tomto ohledu stanovuje CG–I nové standardy. Bez strojovny, prostorově úsporný, s nízkými energetickými a provozními náklady – investice s jistou budoucností.
V kombinaci se špičkovým servisem a komplexním bezpečnostním konceptem, v souladu s evropskými normami. Typově testováno.
Vlastní, průběžně školení odborníci ve vývoji, prodeji, výrobě, montáži i servisu zaručují nejvyšší kvalitu a trvalou dostupnost.
Vítejte v nové dimenzi designu ikonických výtahů.
Zde si nakonfigurujte svůj vlastní výtah CG-I Color Glas® nebo se dozvěďte více o osobních výtazích Schmitt + Sohn.
Příslušenství - pro individuální požadavky
Specifikace výrobků
Zobrazit kompletní specifikace výrobků
Úplnou specifikaci produktu nalezn
Detail
Description
Sériové
Příslušenství

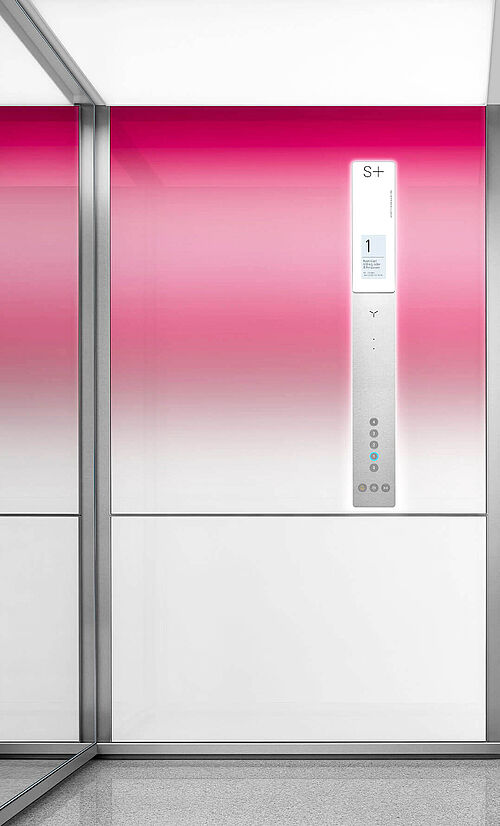

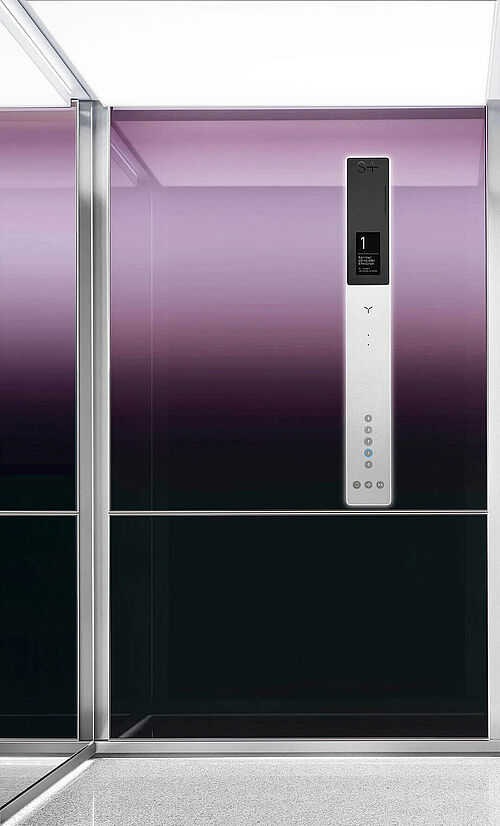

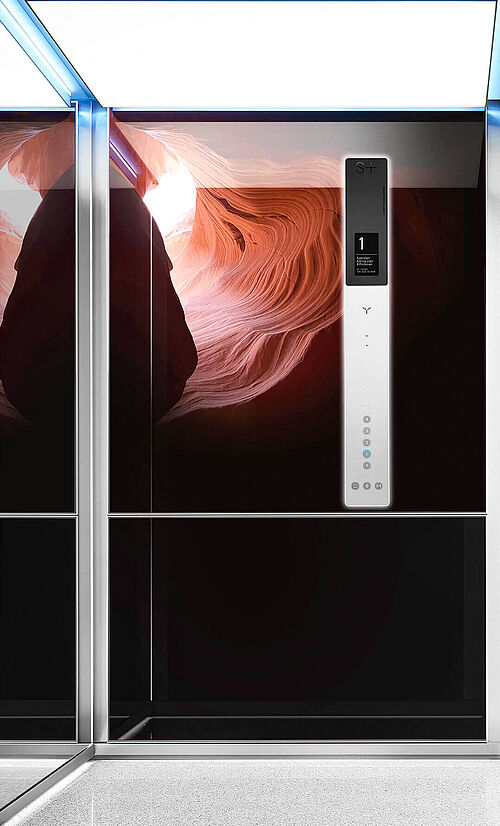

Boční stěny
CG–I Color Glas®, ESG, celoplošně a neprůhledně povrstveno ze zadní strany.
Vysoce kvalitní lakování a brilantní digitální tisk.
Rám Color Glas® z eloxovaného hliníku EV1.
Sériové

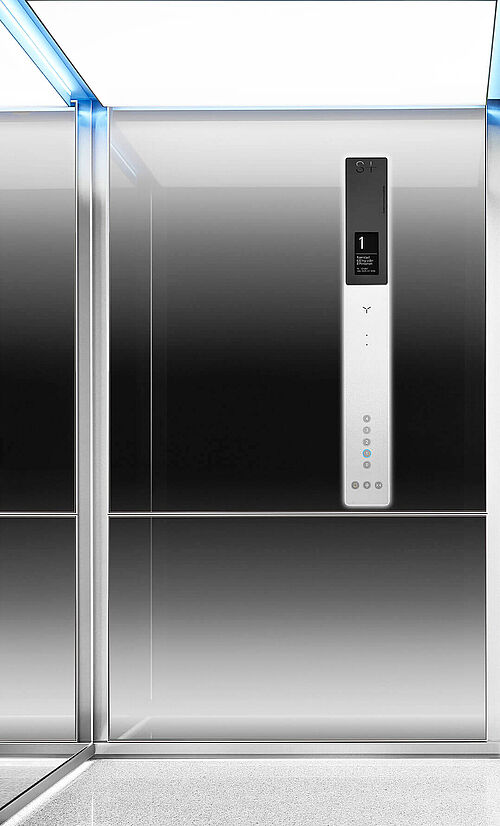

Zadní stěna se zrcadlem
Zrcadlo S6, světlé, zadní strana zrcadla s fólií proti tříštění, zadní stěna, nedělené, hrany zrcadla broušené a leštěné, rám zrcadla z eloxovaného hliníku EV1.
Sériové
Svislé hrany zrcadla podsvícené neutrálně bílými LED.
Příslušenství
Rohy kabiny
Nerezová ocel, jemně broušená.
Sériové
Strop
Bílý. Skryté, velkoryse dimenzované odvětrání kabiny v celé hloubce, na obou bočních stěnách.
Sériové
Osvětlení
D8 LED světelný strop, přímé neoslňující osvětlení. LED neutrálně bílá. Rám z hliníku, brilantně bílý, světelná plocha z bílého poloprůsvitného plastu.
Sériové

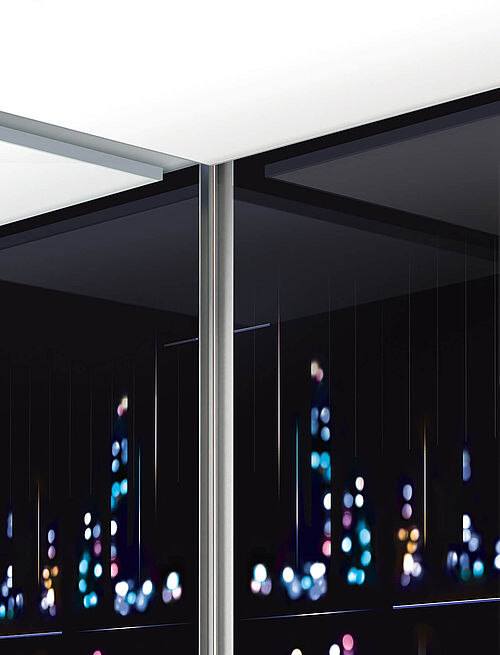

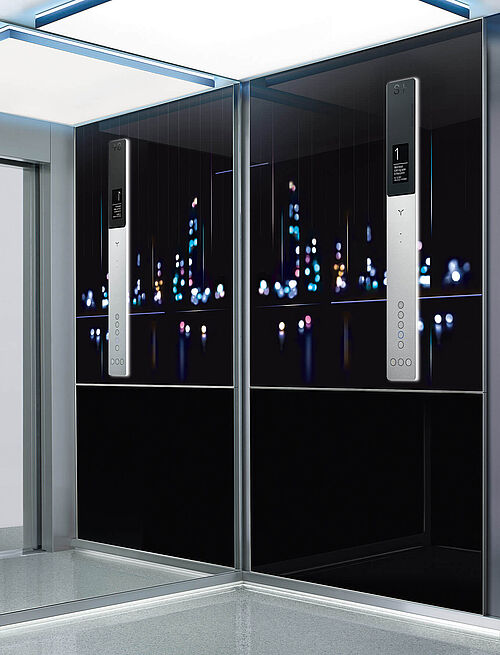

LD8 LED-RGB světelný strop.
LED-RGB s řízením barvy a světla.
Příslušenství

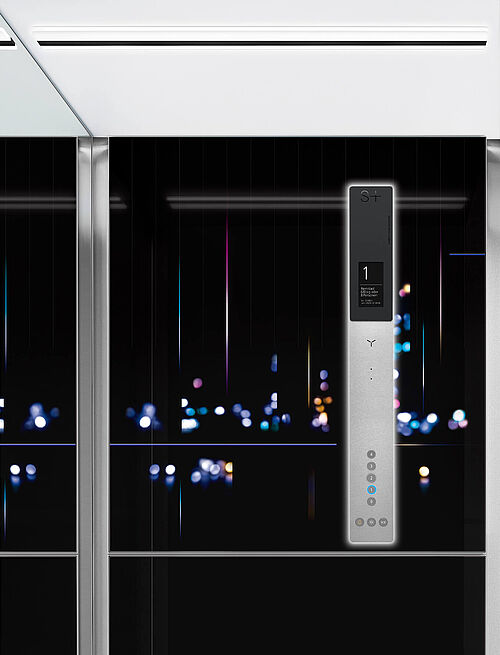

LD7-NEO LED světelný panel, přímé neoslňující osvětlení.
LED neutrálně bílá.
Světelná plocha z bílého poloprůsvitného plastu.
Příslušenství

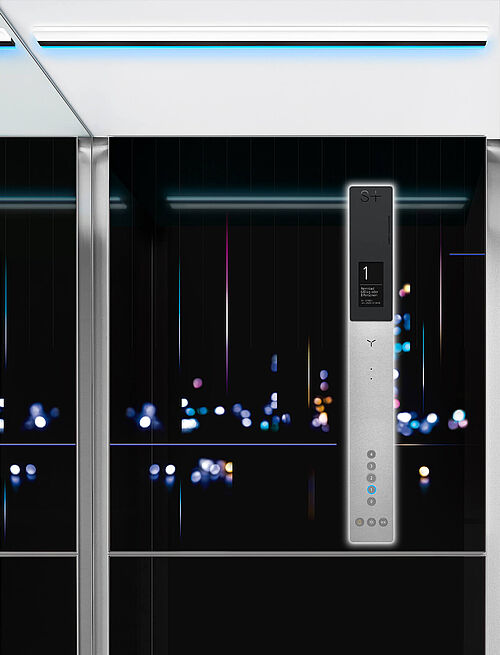

LD7-NEO LED světelný panel.
LED-RGB s řízením barvy a světla.
Příslušenství
Podlaha
Snížená podlaha kabiny pro pokládku stavebně dodávané krytiny.
Sériové
Světle šedá žula
Příslušenství
Soklové lišty
Nerezová ocel, jemně broušená. Skryté, velkoryse dimenzované větrání kabiny.
Sériové
Podsvícené neutrálně bílými LED.
Příslušenství

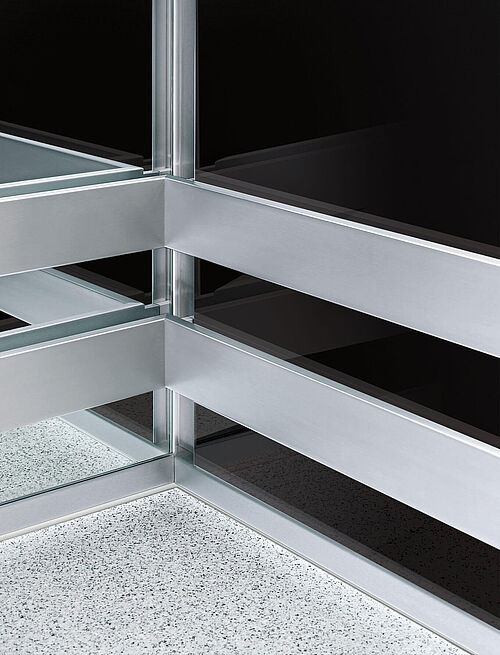

Ochranné lišty
Ochranné lišty pro přepravu zavazadel, nerezová ocel, jemně broušená, 100 × 20 mm.
Příslušenství

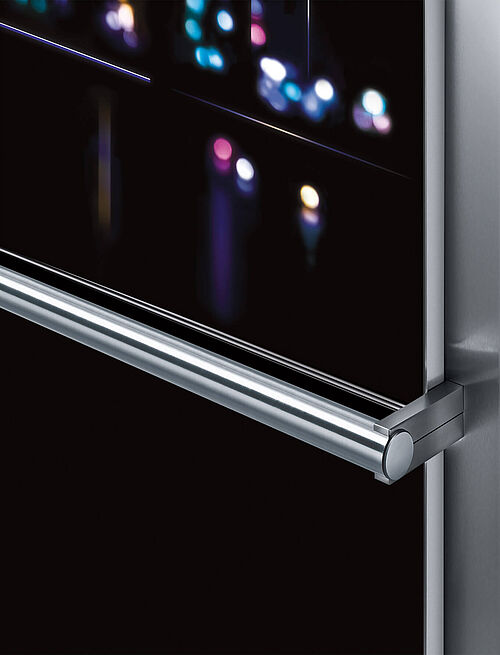

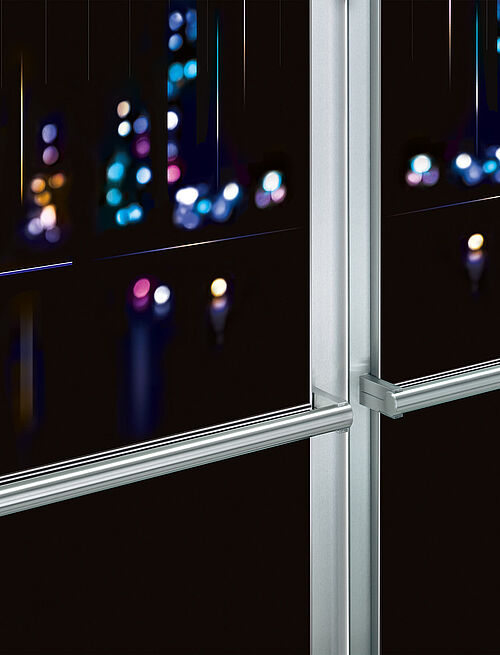

Madlo
Nerezová ocel, jemně broušená, bezbariérové provedení dle ČSN EN 81-70,
boční stěna po celé hloubce kabiny, ø 33,7 mm,
držáky a podpěry madla z masivní nerezové oceli, koncovky madla z nerezové oceli, svařované.
Sériové
Druhé madlo na protilehlé stěně, na straně ovládacího panelu.
Příslušenství

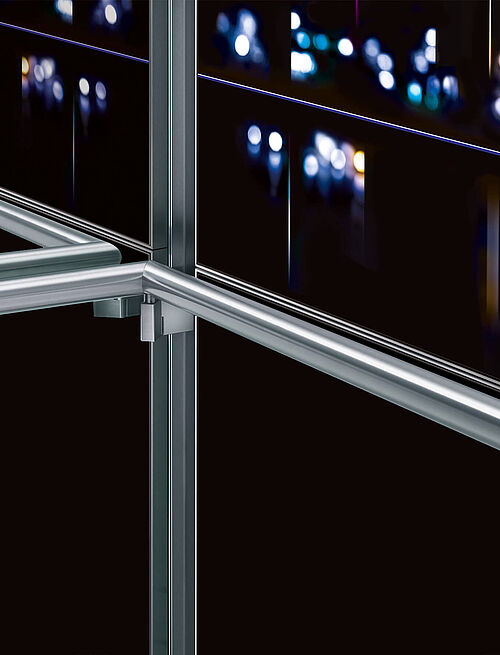

Obvodové madlo, rohy svařené na pokos
Příslušenství
Ovládací panel v kabině

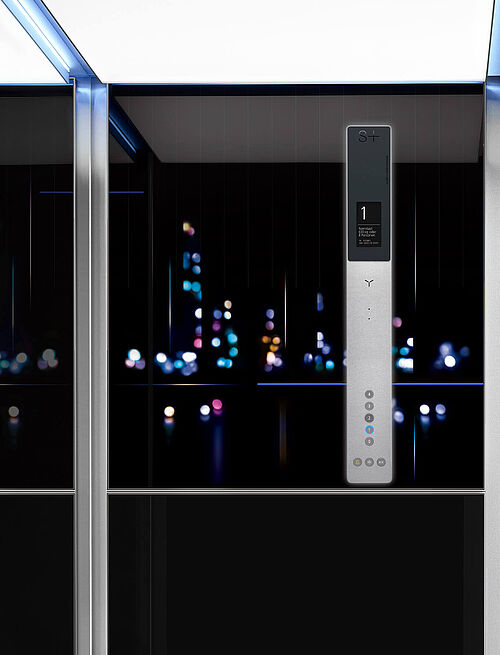

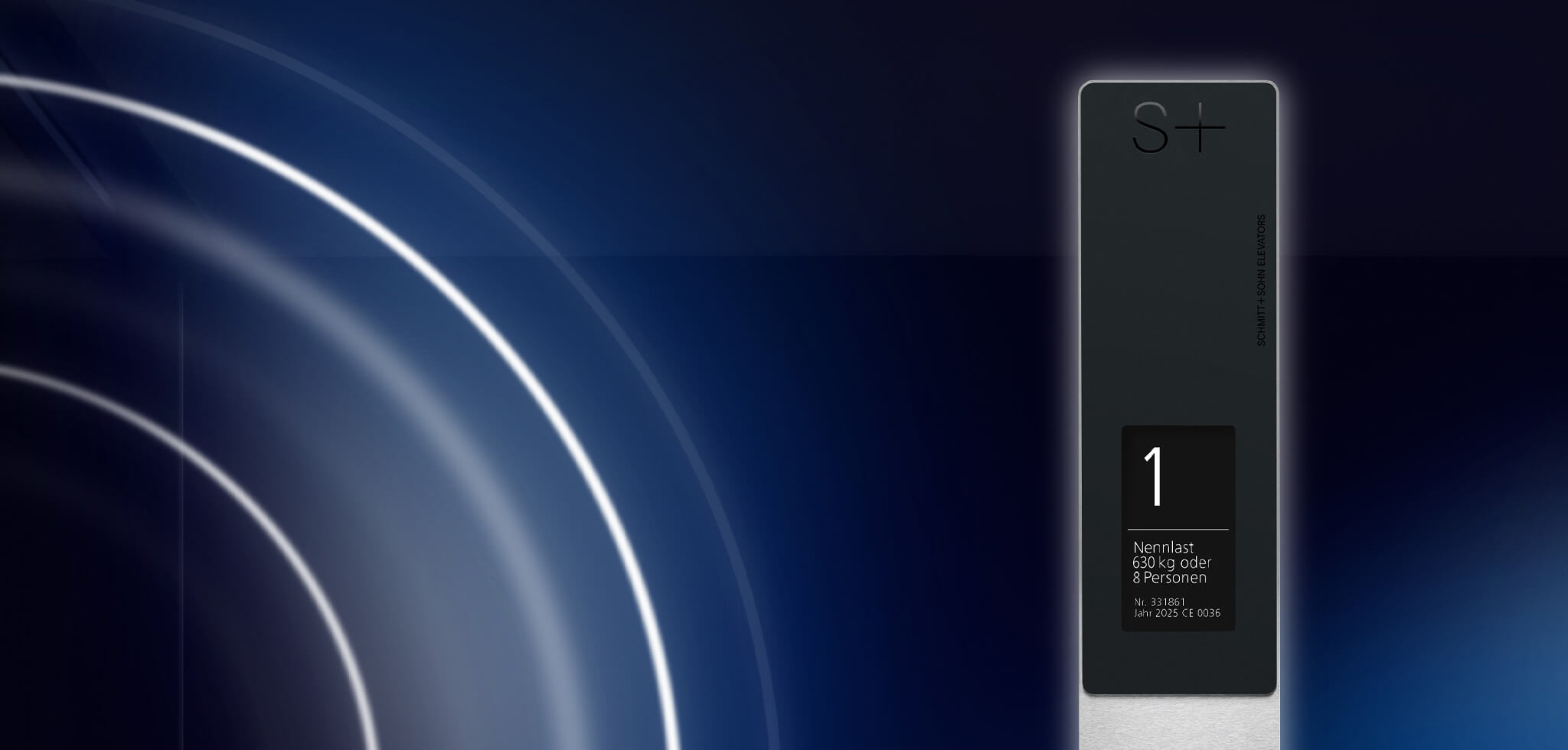

BT-I-TFT-LED, nerezová ocel, jemně broušená, směr broušení vodorovný, uspořádání v bezbariérovém provedení dle ČSN EN 81-70 4), skryté uchycení. Informační panel z bílého vysoce lesklého akrylátového skla, znaková intarzie z černého vysoce lesklého akrylátového skla, nápis gravírován, černý, světelný rám z bílého saténového poloprůsvitného akrylátového skla, LED neutrálně bílé. TFT displej s vysokým rozlišením, zapuštěná kulatá tlačítka, dotyková plocha z nerezové oceli, bílé LED podsvícení tlačítek, modrá LED potvrzení volání, symboly ze světle šedého plastu.
Sériové
BT-I-TFT-LED, nerezová ocel, jemně broušená, směr broušení vodorovný, uspořádání v bezbariérovém provedení dle ČSN EN 81-70 4), skryté uchycení. Informační panel z matného černého akrylátového skla, znaková intarzie z vysoce lesklého černého akrylátového skla, nápis gravírován, černý, světelný rám z bílého saténového poloprůsvitného akrylátového skla, LED neutrálně bílé. TFT displej s vysokým rozlišením, zapuštěná kulatá tlačítka, dotyková plocha z nerezové oceli, bílé LED podsvícení tlačítek, modrá LED potvrzení volání, symboly ze světle šedého plastu.
Sériové

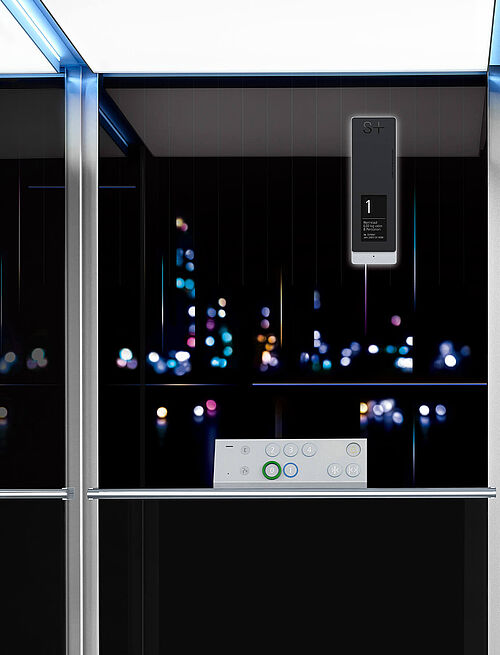

Nerezová ocel jemně broušená, provedení v souladu s bezbariérovými požadavky ČSN EN 81-70 (příloha B), vodorovné umístění, skryté uchycení.
Samostatný indikační panel, velkoplošná vystouplá kulatá tlačítka, dotyková plocha z nerezové oceli, bílé LED podsvícení tlačítek, modrá LED potvrzení volání, vystouplé taktilní symboly ze světle šedého plastu.
Příslušenství

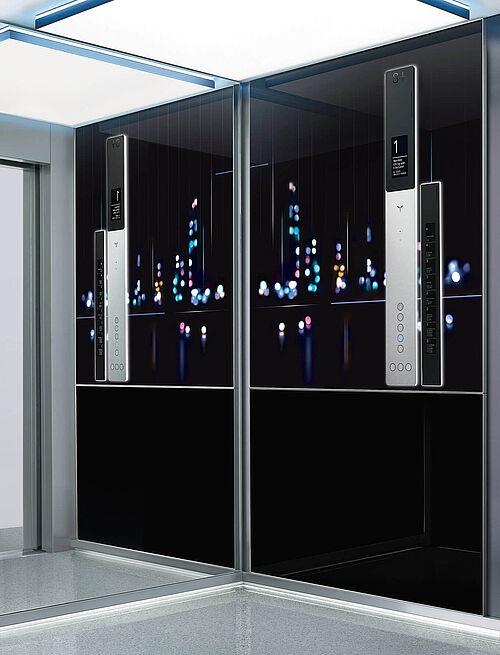

Orientační panel s popisy
Nerezová ocel jemně broušená, vodorovný směr broušení, skryté uchycení.
Světelný rám z bílého saténového poloprůsvitného akrylátového skla, informační panel z bílého vysoce lesklého akrylátového skla, skryté uchycení.
Znak a nápisy provedené digitálním tiskem / sítotiskem. Popisy z bílého vysoce lesklého akrylátového skla, vyměnitelné. Digitální tisk.
Příslušenství
Nerezová ocel jemně broušená, vodorovný směr broušení, skryté uchycení.
Světelný rám z bílého saténového poloprůsvitného akrylátového skla, informační panel z matného černého akrylátového skla, skryté uchycení.
Znak a nápisy zhotovené gravurou. Popisy z bílého vysoce lesklého akrylátového skla, vyměnitelné. Digitální tisk.
Příslušenství
Portál kabiny
Nerezová ocel jemně broušená.
Sériové

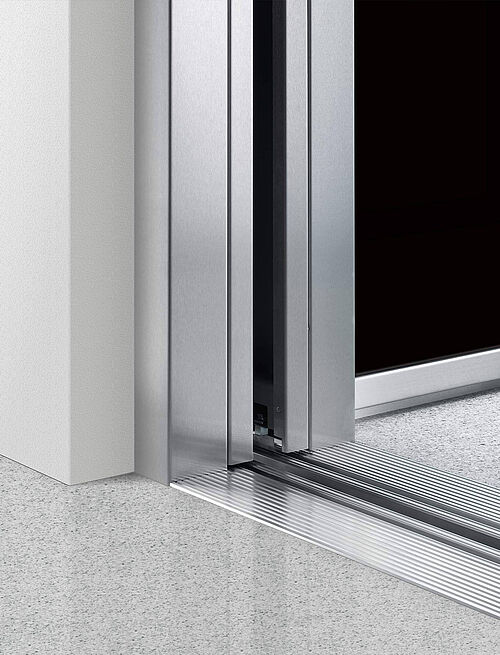

Dveře kabiny
Nerezová ocel jemně broušená, dvoudílné jednostranně posuvné dveře, výška 2 100 mm.
Sériové
Nerezová ocel jemně broušená, centrálně posuvné dveře, výška 2 100 mm.
Příslušenství
Kontrola dveří
2D bezpečnostní světelná závora po celé výšce dveří.
Sériové
3D bezpečnostní světelná závora s kontrolou prostoru před výtahem.
Příslušenství

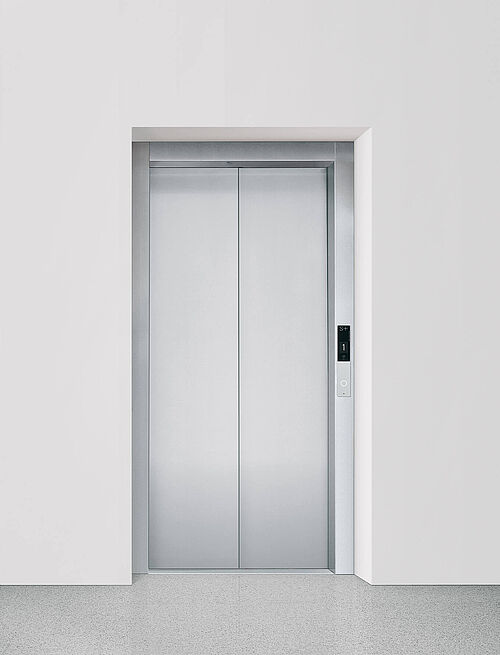

Šachetní dveře
V základním nátěru, dvoudílné jednostranně posuvné dveře, výška shodná s dveřmi kabiny.
Sériové
V základním nátěru, centrálně posuvné dveře, výška shodná s dveřmi kabiny.
Příslušenství
Nerezová ocel jemně broušená, nerezová ocel vzor Leinen.
Příslušenství

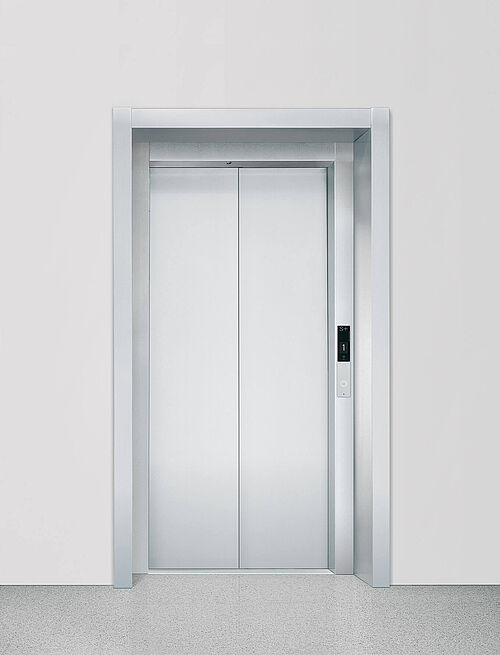

Zdivové rámy M1, v základním nátěru, z jemně broušené nerezové oceli a nerezové oceli vzor Leinen.
Příslušenství

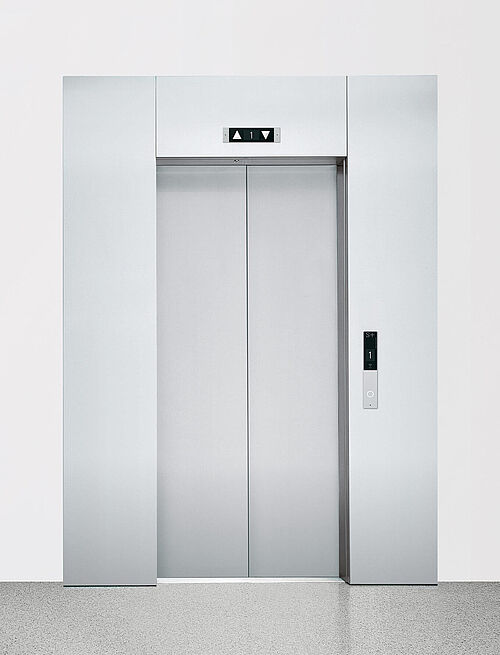

Portály P1, v základním nátěru, z jemně broušené nerezové oceli, oceli Leinen, Color Glas®.
Příslušenství

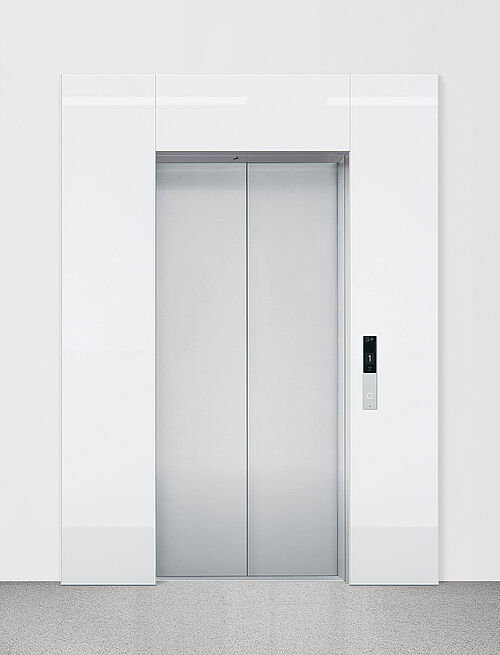

Portály P1, v základním nátěru, z ESG skla; hrany skla broušené a leštěné; rámování z jemně broušené nerezové oceli; Color Glas® brilantně bílá nebo brilantně černá.
Příslušenství

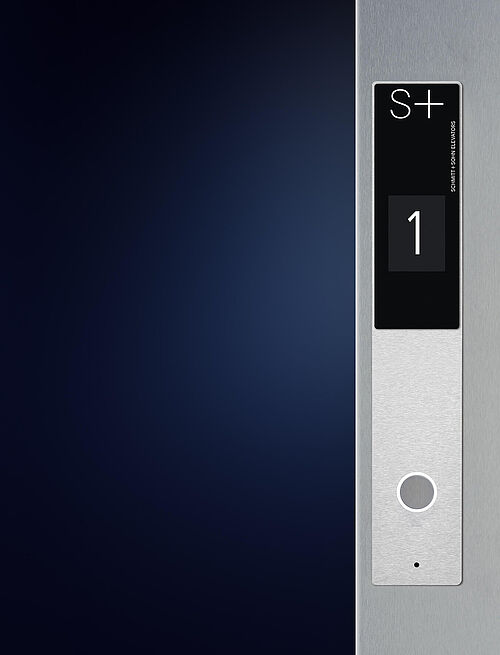

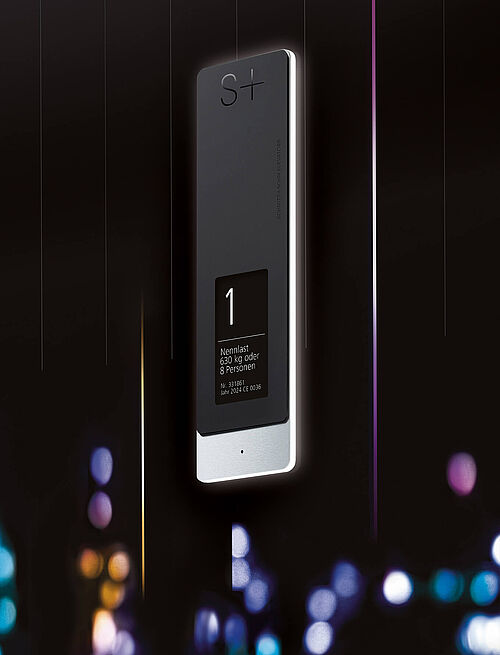

Ovládací panel u šachetních dveří
Nerezová ocel jemně broušená, vodorovný směr broušení, umístění v rámu dveří, skryté uchycení.
Informační panel z temně černého akrylátového skla, spodní rám z bílého akrylátového skla, indikace bílou LED. Zapuštěná kulatá tlačítka, dotyková plocha z nerezové oceli, modrá LED potvrzení volání, symboly ze světle šedého plastu.
Sériové
Umístění ve zdivu, lepší dosažitelnost v souladu s ČSN EN 81-70. Ovládací panel přišroubovaný.
Příslušenství
Velkoplošná tlačítka v bezbariérovém provedení dle ČSN EN 81-70 (příloha B), šířka panelu 80 mm.
Příslušenství
Řídicí systém
Jednotlačítkové skupinové řízení v moderní sběrnicové technologii. Rychlá orientace systému a minimalizace chybných jízd pro krátké čekací doby a vysoký dopravní výkon.

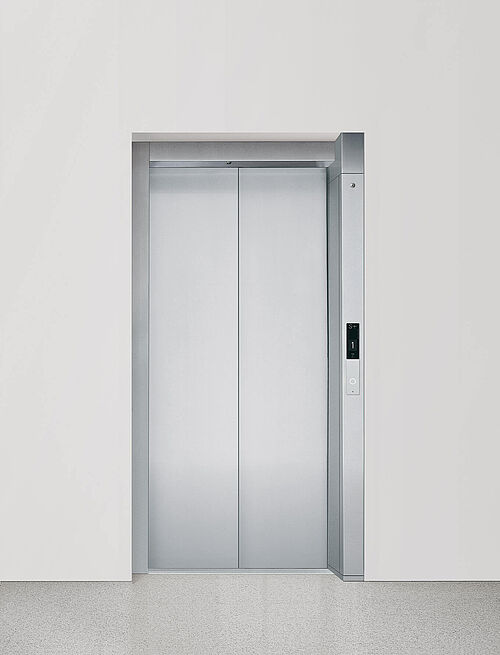

Servisní zárubeň v nejvyšší stanici, v základním nátěru. Kontrola přetížení. Frekvenční regulace pro jízdní křivky nezávislé na zatížení a přesné dorovnání do úrovně podlaží. Nouzové dojetí do nejbližší stanice s bateriovou zálohou, v závislosti na zatížení kabiny.
Sériové
Nouzové napájení a evakuační funkce.
Systémy kontroly přístupu.
Řízení penthouse.
Přednostní jízda s klíčovým spínačem.
Hlášení podlaží.
Ukazatele směru jízdy a akustické signály dle ČSN EN 81-70.
Rozhraní k systémům řízení budov.
Příslušenství

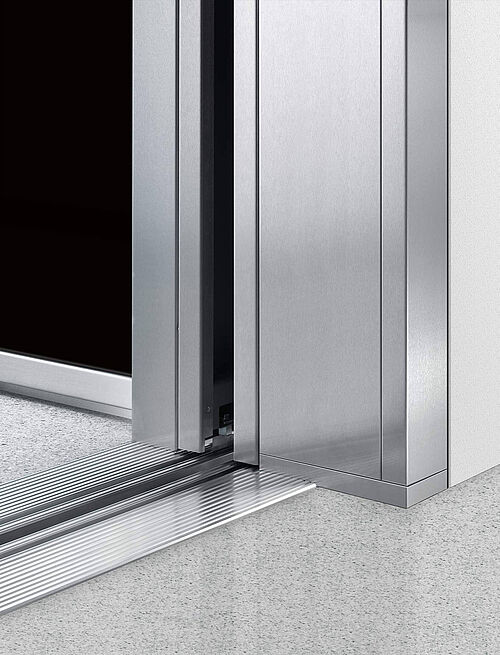

Servisní zárubeň z jemně broušené nerezové oceli a nerezové oceli vzor Leinen.
Příslušenství
Servisní panel v libovolné stanici nebo v přilehlých místnostech.
Příslušenství
Dvoutlačítkové skupinové řízení, skupinové řízení více výtahů.
Příslušenství
Dálkové nouzové volání
Digitální systém dálkového nouzového volání a diagnostiky dle ČSN EN 81-28 pro přesměrování nouzových hovorů do nepřetržitě dostupného servisního centra Schmitt + Sohn. Elektronické potlačení zneužití.
Sériové
Videoidentifikace zneužití pro digitální systém nouzového volání a diagnostiky.
Příslušenství
Dálkový dohled funkcí obsluhy výtahu, přenos diagnostických dat, GSM modul.
Příslušenství
Šachta
Prvek akustického oddělení pohonu pro snížení přenosu strukturálního hluku při zvýšených požadavcích podle ČSN 27 4210.
Příslušenství
Pohon
Bezpřevodový lanový pohon umístěný v šachtě. Vysoká účinnost a nízká spotřeba energie. Přenesení zatížení přes vodicí lišty do šachtové jámy. Rychlost 1,0 nebo 1,6 m/s, výška zdvihu až 40 m.
Sériové
Nosný prvek
Speciální výtahová lana s velmi klidným chodem, bezúdržbová, bez nutnosti elektronického monitorování.
Sériové
Režim úspory energie
Vypnutí kabinového osvětlení, ventilátoru a indikací v klidovém stavu. Při přivolání se jednotlivé jednotky automaticky znovu zapnou. Úspora až 70 % spotřeby energie.
Sériové
Pohotovostní režim
Postupné vypínání světel, řídícího systému a frekvenční regulace při delším odstavení (noční režim).
Příslušenství
Energetický kalkulátor
Zpracování prognóz energetické účinnosti podle ISO 25745.
Příslušenství
Odvětrávání šachty
X-TRAC: systém pro snížení tepelných ztrát způsobených větráním šachty. Elektricky ovládané okno, světlík nebo větrací hlavice.
Příslušenství
Propojení meziobvodů
Vzájemné využití energie při opačném směru jízdy kabin jedné skupiny.
Příslušenství
Podpora při plánování
Technické údaje a rozměry
CG-I individuální výtah Color Glas®
